Выхлопная система
/ FAW CA 3310 серии J6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

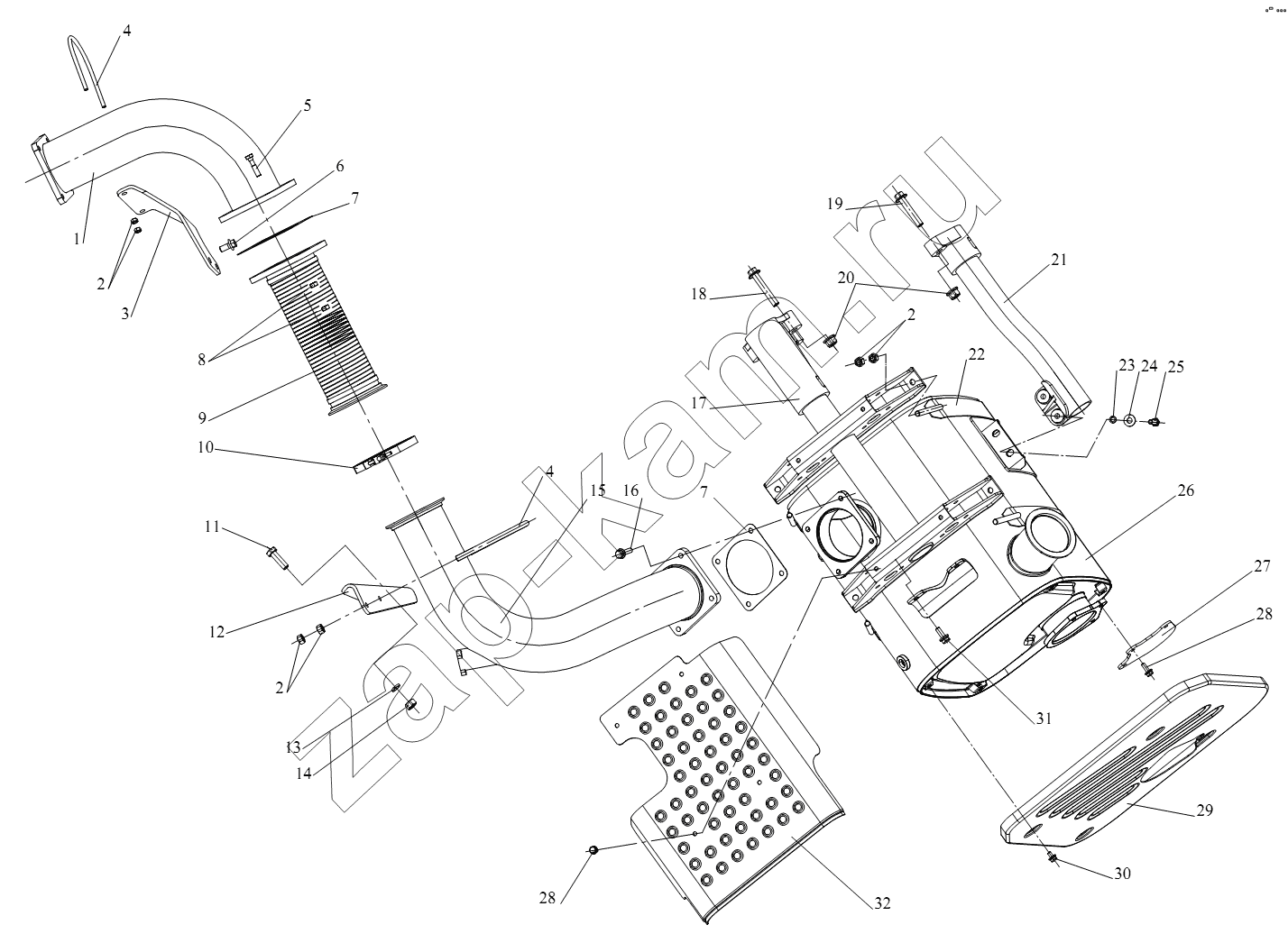

Схема/чертеж: Выхлопная система / FAW CA 3310 серии J6
1
2
2
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
Поз. Артикул Название детали Кол-во Цена
1 1203810-80U Передняя часть впускной трубы в сборе устройства рециркуляции отработавших газов 1; -
2 CQ34012 Гайка 16; -
3 1203071-93C Кронштейн впускной трубы 1; -
4 1203021-96U Стремянка 2; -
5 CQ1501045 Болт 4; -
6 Q1841225 Болт М12x25 2; 270
7 1203025A263 Уплотнительная прокладка 2; -
8 CQ34010 Гайка 8; -
9 1203030-420 Спиральная гофрированная труба 1; -
10 1203075-55A Уплотнительная прокладка 1; -
11 CQ1501445 Болт 2; -
12 1203036-87V Кронштейн впускной трубы 1; -
13 Q40314 Пружинная шайба 2; -
14 CQ34014 Гайка 2; -
15 1203815-88U Задняя часть впускной трубы в сборе устройства рециркуляции отработавших газов 1; -
16 CQ1461045 Комбинированный болт 4; -
17 1203050-88U Кронштейн в сборе устройства рециркуляции отработавших газов 1; -
18 Q1841485 Толстый болт с шестигранной головкой и фланцем 3; -
19 Q1841475 Шестигранный фланцевый болт 2; -
20 CQ32614 Гайка 5; -
21 1203055-88U Кронштейн в сборе устройства рециркуляции отработавших газов 1; -
22 1203090-60U Крепежный ремень в сборе устройства рециркуляции отработавших газов 2; -
23 Q40310 Пружинная шайба 2; -
24 Q40210 Шайба 2; -
25 CQ1501035 Болт 2; -
26 1208010-87V-C00 Устройство рециркуляции отработавших газов в сборе 1; -
27 1203018-87V Накладка выхлопной трубы 1; -
28 CQ1460825 Болт 6; -
29 1204028-87V Теплоизолирующий кожух глушителя 1; -
30 CQ1460816 Болт 4; -
31 CQ1461030 Болт 2; -
32 1204038-87V Верхний теплоизолирующий кожух глушителя 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
