Задняя подвеска кабины (III)
/ FAW CA 3310 серии J6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

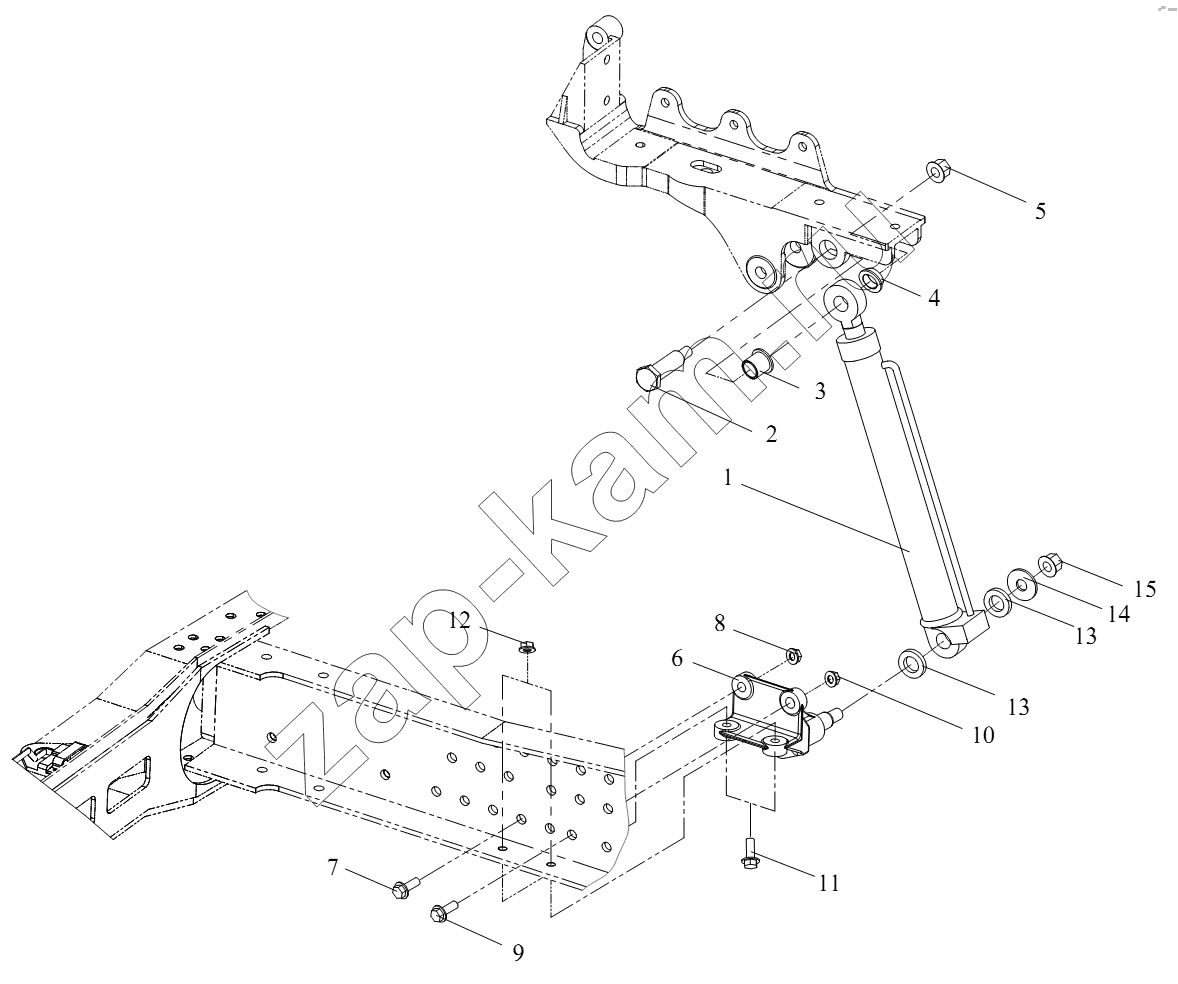

Схема/чертеж: Задняя подвеска кабины (III) / FAW CA 3310 серии J6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 5002015-a01-c00 Гидроцилиндр механизма опрокидывания кабины в сборе 1; -
2 5002016-a01 Палец на верхней точке крепления гидроцилиндра 1; -
3 5002018-a01 Втулка на верхней точке крепления гидроцилиндра в 1; -
4 5002019-a01 Втулка на верхней точке крепления гидроцилиндра C 1; -
5 cq39616 Шестигранная гайка с фланцем 1; -
6 5002020-90c Нижний кронштейн крепления гидроцилиндра в сборе 1; -
7 q1841445 Болт с шестигранной головкой и фланцем 1; -
8 cq32614 Шестигранная контргайка с фланцем 1; -
9 q1841650 Болт с шестигранной головкой и фланцем 1; -
10 cq32616 Шестигранная контргайка с фланцем 1; -
11 q1841240 Болт с шестигранной головкой и фланцем 2; -
12 cq39612 Шестигранная гайка с фланцем 2; -
13 5002027-a01 Подушка на нижней точке крепления гидроцилиндра 2; -
14 Q40218 Шайба 1; -
15 CQ32918 Гайка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
