Крылья
/ FAW CA-3312 (P2K2B2T4A2Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

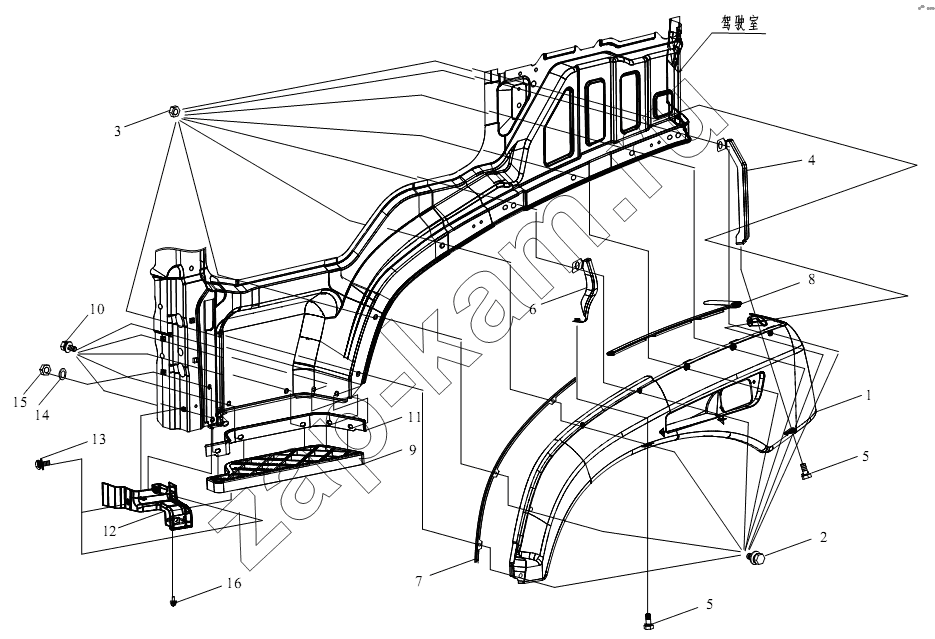

Схема/чертеж: Крылья / FAW CA-3312 (P2K2B2T4A2Z)
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 5103018E109 Правое крыло 1; -
1 5103017E109 Левое крыло 1; -
2 CQ1460825 Болт 16; -
3 CQ34008 Гайка 16; -
4 5103031E109 Надставка А - левое крыло 1; -
4 5103032E109-T Надставка А - правое крыло 1; -
5 CQ1460610 Болт 4; -
6 5103041E109-T Надставка В в сборе - левое крыло 1; -
6 5103042E109-T Надставка В в сборе - правое крыло 1; -
7 5103191E109 Передняя прокладка левого крыла 1; -
7 5103192E109 Передняя прокладка правого крыла 1; -
8 5103194E109 Задняя прокладка правого крыла 1; -
8 5103193E109 Задняя прокладка левого крыла 1; -
9 5103267A109 Левая ступенька 1; -
9 5103268A109 Правая ступенька 1; -
10 CQ1460820 Установочное место для болта 10; -
11 5103261E109 Прокладка левой ступеньки 1; -
11 5103262E109 Прокладка правой ступеньки 1; -
12 5103217E109/D Верхняя декоративная покрышка левой двухступенчатой подножки 1; -
12 5103218E109/D Верхняя декоративная покрышка правой двухступенчатой подножки 1; -
13 Q2360616 Винт 4; -
14 Q40106 Шайба 2; -
15 CQ34006 Шестигранная гайка 2; -
16 Q2360510 Винт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
