Передняя подвеска кабины
/ FAW CA-3312 (P2K2B2T4A2Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

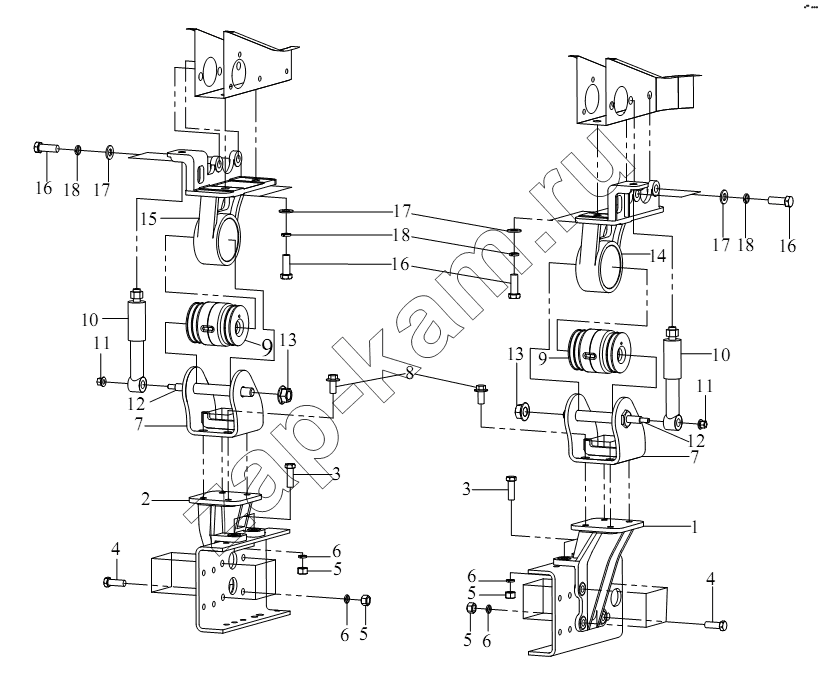

Схема/чертеж: Передняя подвеска кабины / FAW CA-3312 (P2K2B2T4A2Z)
1
2
3
3
4
4
5
5
5
5
6
6
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
16
16
17
17
17
18
18
18
Поз. Артикул Название детали Кол-во Цена
1 5001011-369 Левый шарнирный кронштейн кабины 1; -
2 5001012-369 Правый шарнирный кронштейн кабины 1; -
3 CQ1511445 Болт 4; -
4 CQ1511440 Болт с шестигранной головкой 8; -
5 CQ34114 Гайка 12; -
6 Q40314 Пружинная шайба 12; -
7 5001025-369 Кронштейн передней подвески в сборе 2; -
8 Q1851440 Болт с шестигранной головкой и фланцем 8; -
9 5001030-369 Шарнирная упругая прокладка кабины в сборе 2; -
10 5001020B109 Амортизатор в сборе - передняя подвеска 2; -
11 CQ33310 Цельнометаллическая шестигранная самоконтрящаяся гайка типа 2 2; -
12 5001041-369 Палец - амортизатор передней подвески 2; -
13 CQ39720 Шестигранная гайка с фланцевой поверхностью 2; -
14 5001051-369 Левый верхний кронштейн - передняя подвеска 1; -
15 5001052-369 Правый верхний кронштейн - передняя подвеска 1; -
16 CQ1511645 Болт 8; -
17 Q40116 Шайба 8; -
18 Q40316 Пружинная шайба 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
