Топливный бак и топливная магистраль
/ FAW CA-3312 (P2K2B2T4A2Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

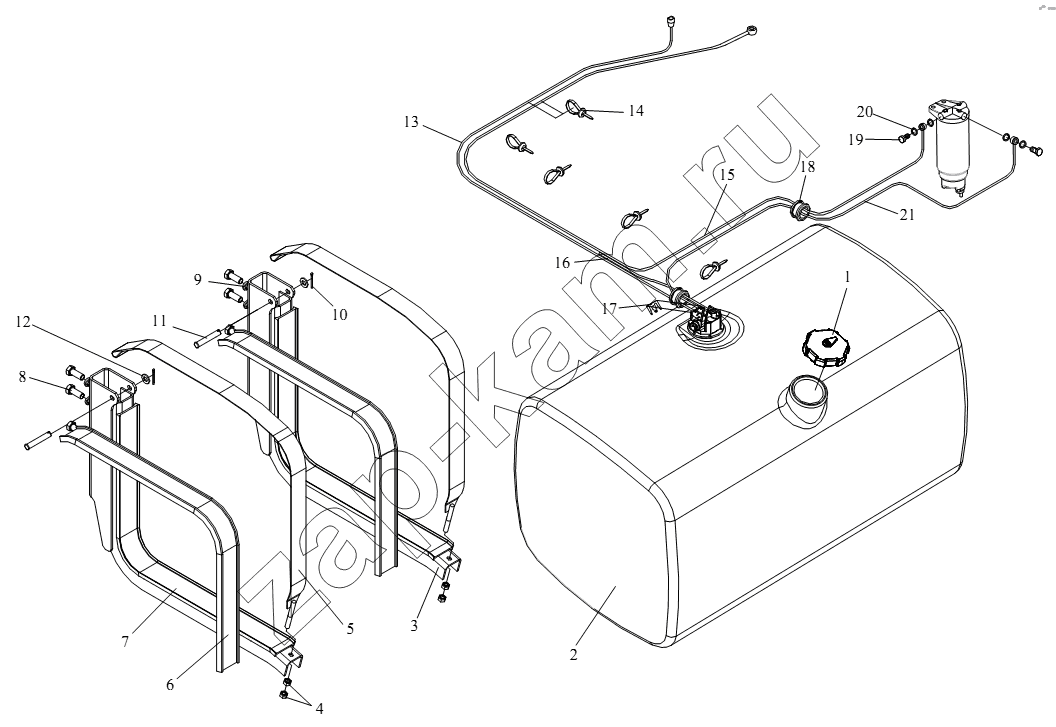

Схема/чертеж: Топливный бак и топливная магистраль / FAW CA-3312 (P2K2B2T4A2Z)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 1103010-260 Крышка топливного бака 1; -
2 1101010А56А Комплект топливного бака 1; -
3 1101205-435 Задний держатель топливного бака в сборе 2; -
4 CQ34012 Гайка 4; -
5 1101135C50A/A Зажимный ремень в сборе - топливный бак 2; -
6 1101134С50А/A Прокладка - скоба 2; -
7 1101117C50A/A Прокладка - кронштейн топливного бака 2; -
8 CQ1501660 Шестигранный загибочный болт 6; -
9 Q40316 Пружинная шайба 6; -
10 Q5004030 Штифт 2; -
11 Q5101485 Штифт 2; -
12 Q40114 Шайба 2; -
13 1104250А541Я Обратный маслопровод в сборе 1; -
14 Т67417246 Пластмассовый хомут 5; -
15 1104130-541/В Впускной маслопровод в сборе – от топливного бака до топливного фильтра грубой очистки 1; -
16 1104301-50А Впускной и выпускной трубопроводы 1; -
17 1104266-365 Ограничитель 1; -
18 3724031К1Н Резиновое защитное кольцо 2; -
19 1104061-367 Пустотелый болт 2; -
20 CQ72318T5 Уплотнительное кольцо 4; -
21 1104120-541/В Впускной маслопровод в сборе – от топливного бака до топливного фильтра грубой очистки 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
