Внутрений щиток покрышки
/ FAW CA-3312 (P2K2B2T4A2Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

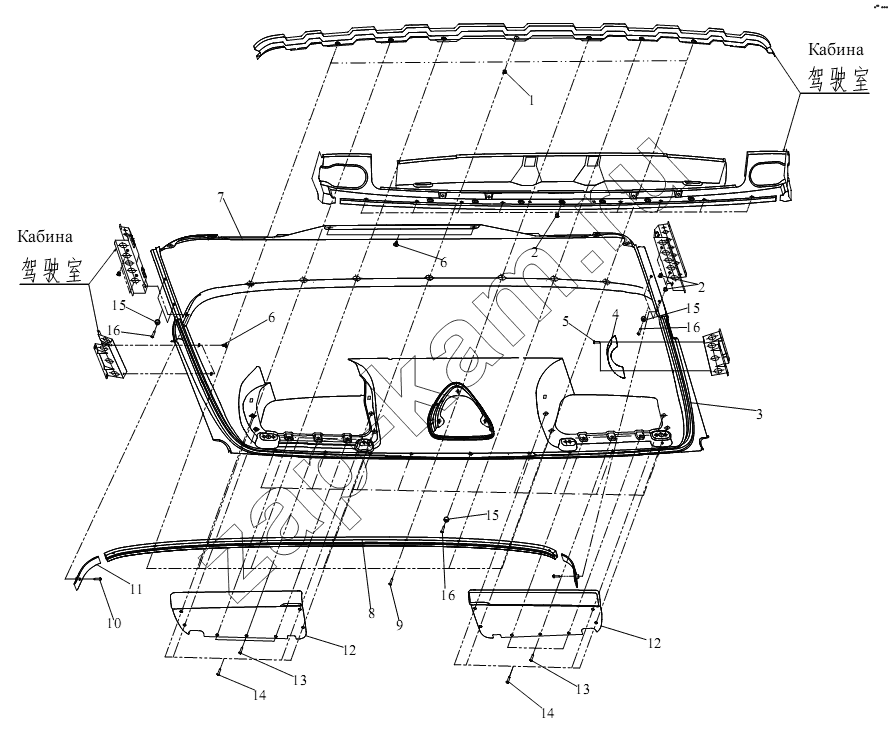

Схема/чертеж: Внутрений щиток покрышки / FAW CA-3312 (P2K2B2T4A2Z)
1
2
2
3
4
5
6
6
7
8
9
10
11
12
12
12
13
13
14
14
15
15
15
16
16
16
Поз. Артикул Название детали Кол-во Цена
1 5702066-50 Гайка 7; -
2 Q39806 Пластмассовый пистон 15; -
3 5702025-Л17 Передний щиток покрышки в сборе 1; -
4 5702130-240 Ручка в сборе 1; -
5 Q2140620F6 Винт 2; -
6 5602121-8N Заклепка 4; -
7 5702030-Л17 Задний щиток покрышки в сборе 1; -
8 5702051C109 Направляющая для центральной занавески 1; -
9 Q2710530F6 Винт 7; -
10 5702053-240 Винт 2; -
11 Q2710620F6 Накладки направляющей для центральной занавески 2; -
12 5702121-240 Левый ящик для вещей 1; -
12 5702122-240 Правый ящик для вещей 1; -
13 Q2710625 Винт 6; -
14 Q2140616 Винт 8; -
15 Q40206F6 Шайба 13; -
16 Q2710625F6 Винт 13; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
