Перевозочный трубопровод фреона, контенсатор, резервуар
/ FAW CA-3312 (P2K2LT4E)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

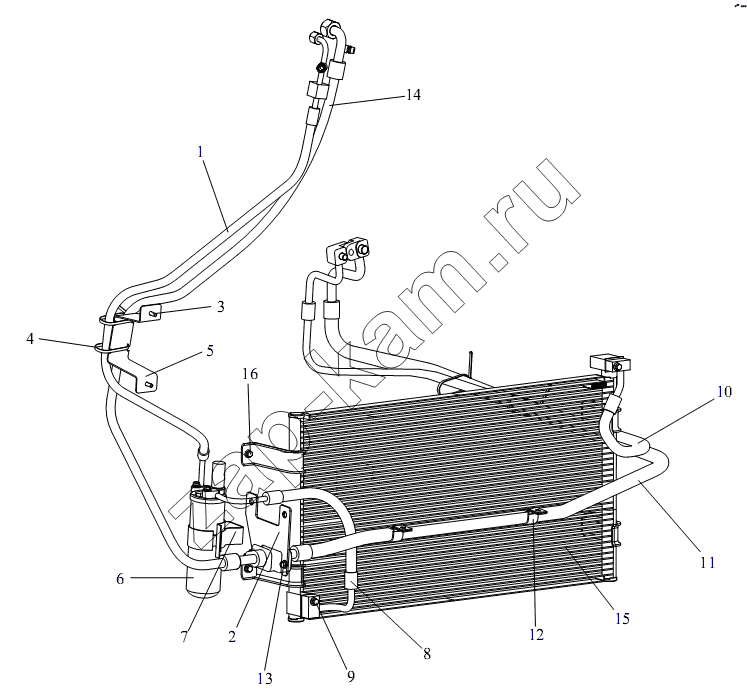

Схема/чертеж: Перевозочный трубопровод фреона, контенсатор, резервуар / FAW CA-3312 (P2K2LT4E)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
Q40306 Q40306 Пружинная шайба 5; -
Q40106 Q40106 Шайба 5; -
1 8108140-А18 Агрегат металлической трубы высокого давления - Агрегат от охладителя до гибкой трубы высокого давления 1; -
2 8108159-369 Кронштейн 1; -
3 CQ1460620 Болт 2; -
4 T67437676 Пластмассовый хомут 4; -
5 8108156-367 Кронштейн трубопроводов 1; -
6 8109015-367 Резервуар хладагента с кронштейном 1; -
7 CQ1460825 Болт 2; -
8 8108110-369 Изогнутый трубопровод 1; -
9 CQ1460635 Болт 2; -
10 8108080A367 Изогнутый трубопровод 1; -
11 8108060A367 Изогнутый трубопровод 1; -
12 8101546-A1 Зажим для одного трубопровода 2; -
13 Q174B0625 Болт 5; -
14 8108070-A18 Изогнутый трубопровод 1; -
15 8105015-367 Конденсор 1; -
16 CQ1460820 Установочное место для болта 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
