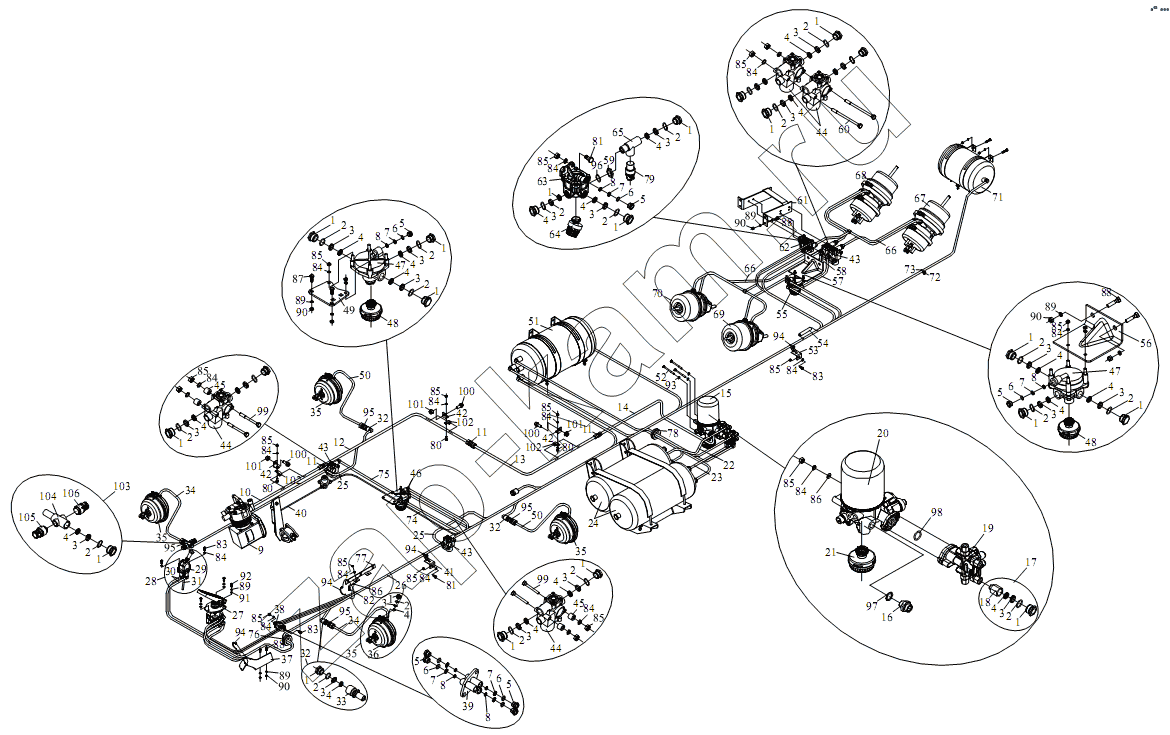

Тормозная магистраль
/ FAW CA-3312 (P2K2LT4E)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
8
8
8
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
32
33
34
34
35
35
35
35
36
37
38
39
40
41
42
42
42
43
43
43
44
44
44
45
45
46
47
47
48
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
80
80
81
81
82
83
83
83
84
84
84
84
84
84
84
84
84
84
84
84
84
84
84
85
85
85
85
85
85
85
85
85
85
85
85
85
85
86
86
87
88
88
88
89
89
89
89
89
90
90
90
90
91
92
93
94
94
94
94
95
95
95
95
96
97
98
99
99
100
100
100
101
101
101
102
102
102
103
104
105
106
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 3513406-50А | Втулка | 29; | - | |
| 2 | 3513408-50А | Уплотнительное кольцо | 29; | - | |
| 3 | 3513407-50А | Рым | 29; | - | |
| 4 | 3513403-50А | Уплотнительное кольцо | 29; | - | |
| 5 | 3506406-50А | Втулка | 7; | - | |
| 6 | 3506408-50А | Уплотнительное кольцо | 7; | - | |
| 7 | 3506407-50А | Рым | 7; | - | |
| 8 | 3506403-50А | Уплотнительное кольцо | 7; | - | |
| 9 | 3509010-435 | Воздушный компрессор | 1; | - | |
| 10 | 3506205-435 | Передний пневмопровод воздушного компрессора в сборе | ; | - | |
| 11 | 3506214-50А | Непосредний штуцер | 3; | - | |
| 12 | 3506210-456 | Средний первый воздушный трубопровод в сборе - просоединение с воздушным компрессором | ; | - | |
| 13 | 3506215-456 | Средний второй воздушный трубопровод в сборе - воздуный компрессор к воздушной сушилке | ; | - | |
| 14 | 3506220-456 | задний воздушный трубопровод в сборе - воздуный компрессор к воздушной сушилке | ; | - | |
| 15 | 3515010-523 | Элемент пневмопровода со штуцером | 1; | - | |
| 16 | 3506204-50А | Штуцер - секция обработки воздуха | 1; | - | |
| 17 | 3515410-469 | Переходный штуцер в сборе | 4; | - | |
| 18 | 3515409-469 | Переходный штуцер | 4; | - | |
| 19 | 3515025-73А | Четырехконтурный защитный клапан в сборе | ; | - | |
| 20 | 3511010-73А | Воздушный сушильный резервуар в сборе | 1; | - | |
| 21 | 3515025-523 | Глушитель в сборе | 1; | - | |
| 22 | 3506220-487 | Пневмопровод в сборе | 1; | - | |
| 23 | 3506225-487 | Пневмопровод в сборе | 1; | - | |
| 24 | 3513015-371 | Воздушный резервуар с блоком клапана в сборе | 2; | - | |
| 25 | 3506270-522 | Впускной воздушный трубопровод в сборе - электромагнитный клапан к тормозной пневматической камере | 2; | - | |
| 26 | 3506100-604 | Трубопровода в сборе пример | 1; | - | |
| 27 | 3514105-362 | Тормозной клапан | 1; | - | |
| 28 | 3508105-436 | Клапан с пневмопроводами | 1; | - | |
| 29 | 3508020-240 | Клапан | 1; | - | |
| 30 | 3506200-436 | Ручной тормоз | 1; | - | |
| 31 | 3506470-240 | Выпускной клапан | 1; | - | |
| 32 | 3506415-367 | Штуцер | 3; | - | |
| 33 | 3506416-367 | Штуцер | 3; | - | |
| 34 | 3506030-242 | Перевозочный воздушный шланг первого тормоза в сборе | 2; | - | |
| 35 | 3519110-363 | Пружинный тормозной цилиндр с переносным соединением в сборе | 4; | - | |
| 36 | 3519115-363 | Передняя тормозная палата в сборе | 4; | - | |
| 37 | 3506101-367 | Держатель | 1; | - | |
| 38 | 3506400-385 | Многоканальное соединения | 1; | - | |
| 39 | 3506404-367 | Многоканальное соединение | 1; | - | |
| 40 | 3506815-367 | Пневмопровод в сборе | 1; | - | |
| 41 | 3506423-352 | Стойка трубопроводов | 3; | - | |
| 42 | 3506422-50А | Стойка - для крепления хомута воздушного трубопровода | 7; | - | |
| 43 | 3550335-362 | Электромагнитный клапан | 4; | - | |
| 44 | 3550310-50А | Электромагнитный клапан системы АBS в сборе | 4; | - | |
| 45 | 3550328-522 | Прокладный кусок для электромагнитного клапана ABS | 4; | - | |
| 46 | 3518015-523 | Ускорительный клапан в сборе | 1; | - | |
| 47 | 3518015-50А | Последовательный клапан в сборе | 2; | - | |
| 48 | 3518025-523 | Глушитель в сборе | 2; | - | |
| 49 | 3518012-382 | Держатель ускорительного клапана | 1; | - | |
| 50 | 3506040-362 | Тормозной рукав в сборе - передний тормоз | 2; | - | |
| 51 | 3513210-382 | Двухконтурный воздушный резервуар со штуцером в сборе | 1; | - | |
| 52 | 3515240-453 | Болт | 3; | - | |
| 53 | 3506421-242 | Кронштейн пневмопровода | 2; | - | |
| 54 | 3506263-242 | Кожух | 4; | - | |
| 55 | 3518010-523 | Ускорительный клапан о глушителем в сборе | 1; | - | |
| 56 | 3518012-369 | Кронштейн | 1; | - | |
| 57 | 3506510-73А | Впускной воздушный трубопровод в сборе - передний последовательный клапан к левой ABS | 1; | - | |
| 58 | 3506520-73А | Впускной воздушный трубопровод в сборе - передний последовательный клапан к правой ABS | 1; | - | |
| 59 | 3511012-1H | Уплотнение | 1; | - | |
| 60 | 3550336-367 | Болт крепления электромагнитного клапана | 2; | - | |
| 61 | 3550012-368 | Кронштейн электромагнитный клапана | 1; | - | |
| 62 | 3516020-523 | Ускорительный клапан | 1; | - | |
| 63 | RL3518GB-J110 | Ручной последовательный клапан в сборе | 1; | - | |
| 64 | RL3518GB-J012 | Глушитель в сборе | 1; | - | |
| 65 | 3516311-368 | Штуцер | 1; | - | |
| 66 | 3506300-523 | Пневмопроводы | 1; | - | |
| 67 | 3530015-523 | Левый пружинный тормозной цилиндр в сборе | 1; | - | |
| 68 | 3530020-523 | Правый пружинный тормозной цилиндр в сборе | 1; | - | |
| 69 | 3530025-523 | Левый пружинный тормозной цилиндр в сборе | 1; | - | |
| 70 | 3530030-523 | Правый пружинный тормозной цилиндр в сборе | 1; | - | |
| 71 | 3513090-368 | Ресивер с клапаном в сборе | 1; | - | |
| 72 | 3506426-240 | Кронштейн | 4; | - | |
| 73 | 3506427-240 | Зажим | 4; | - | |
| 74 | 3506260-522 | Впускной воздушный трубопровод в сборе - левый | 1; | - | |
| 75 | 3506265-522 | Впускной воздушный трубопровод в сборе - последовательное соединение переднего моста | ; | - | |
| 76 | 1104261-260 | Резиновое защитное кольцо | 1; | - | |
| 77 | 3406046-367 | Держатель трубки | 1; | - | |
| 78 | 3724031К1Н | Резиновое защитное кольцо | 1; | - | |
| 79 | 3757050-435 | Выключатель индикации ручного тормоза в сборе | 1; | - | |
| 80 | CQ1500820 | Болт | 7; | - | |
| 81 | CQ1500830 | Болт | 5; | - | |
| 82 | CQ1500835 | Болт | 2; | - | |
| 83 | CQ1500840 | Болт | 2; | - | |
| 84 | Q40308 | Пружинная шайба | 30; | 10 ₽ - 60 ₽ | |
| 85 | CQ34008 | Гайка | 28; | - | |
| 86 | Q40108 | Шайба | 4; | - | |
| 87 | CQ1501025 | Болт | 2; | - | |
| 88 | CQ1501035 | Болт | 8; | - | |
| 89 | Q40310 | Пружинная шайба | 13; | - | |
| 90 | CQ34010 | Гайка | 10; | - | |
| 91 | Q40110 | Шайба | 3; | - | |
| 92 | CQ1511025 | Болт | 3; | - | |
| 93 | Q40312 | Пружинная шайба | 3; | - | |
| 94 | Т67427946 | Пластмассовая бандажная лента | ; | - | |
| 95 | CQ35320 | Гайка | 4; | - | |
| 96 | Q7342426E | Резиновое уплотнительное кольцо круглого сечения | 1; | - | |
| 97 | CQ72322 | Уплотнительное кольцо | 1; | - | |
| 98 | CQ7343258A | Резиновое уплотнительное кольцо круглого сечения | 1; | - | |
| 99 | CQ15008110 | Шестигранный загибочный болт | 4; | - | |
| 100 | Q1841435 | Шестигранный фланцевый болт | 7; | - | |
| 101 | CQ32614 | Гайка | 7; | - | |
| 102 | Q68618 | Однотрубчатый хомут | 7; | - | |
| 103 | 3506415-612 | Четырехходовое соединение в сборе | 1; | - | |
| 104 | 3506416-612 | Четырехходовое соединение | 1; | - | |
| 105 | 3720010-55А | Выключатель тормоза | 1; | - | |
| 106 | 3720010-417 | Выключатель тормоза | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
