Блок нижнего спального места (II)
/ FAW CA-4180 (P66K22A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

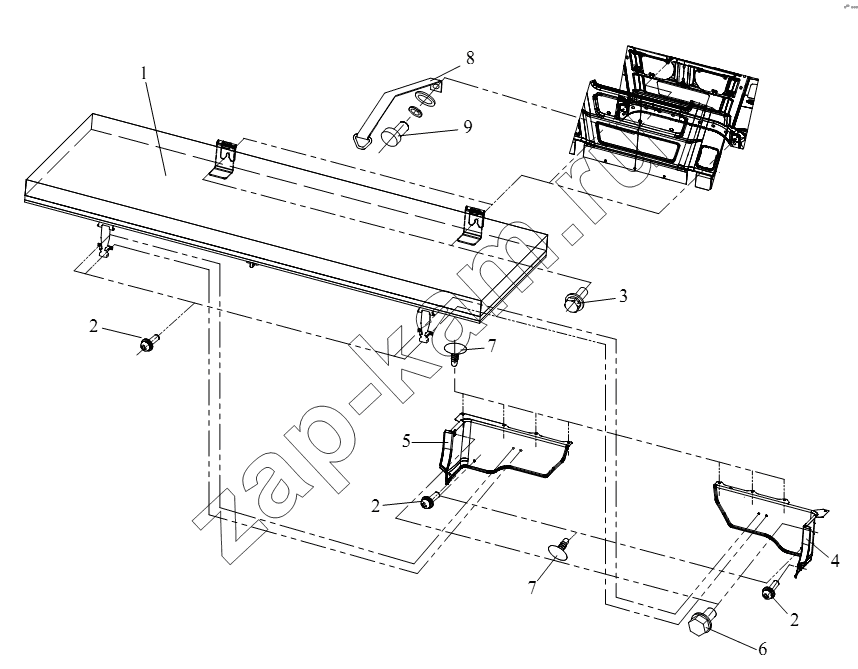

Схема/чертеж: Блок нижнего спального места (II) / FAW CA-4180 (P66K22A)
1
2
2
2
3
4
5
6
7
7
8
9
Поз. Артикул Название детали Кол-во Цена
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q40108F6 Q40108F6 Шайба 1; -
1 7000010-А01 Нижнее спальное место в сборе 1; -
2 Q2360620F6 Комбинированный винт с крестообразными шлицами 8; -
3 CQ1461025F6 Комбинированный болт 2; -
4 7007121-А01 Левое переднее щиток-нижнее спальное место 1; -
5 7007122-А01 Правое переднее щиток-нижнее спальное место 1; -
6 CQ2714213F6 Самонарезающий винт 2; -
7 7007123-А01 Крепежная застежка-передний щиток спального места 8; -
8 7000020-А01 Оттяжка в сборе-нижнее спальное место 1; -
9 CQ2180820F6 Внутренний цилиндрический винт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
