Боковое ограждение и боковой опознавательный огонь
/ FAW CA-4180 (P66K22A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

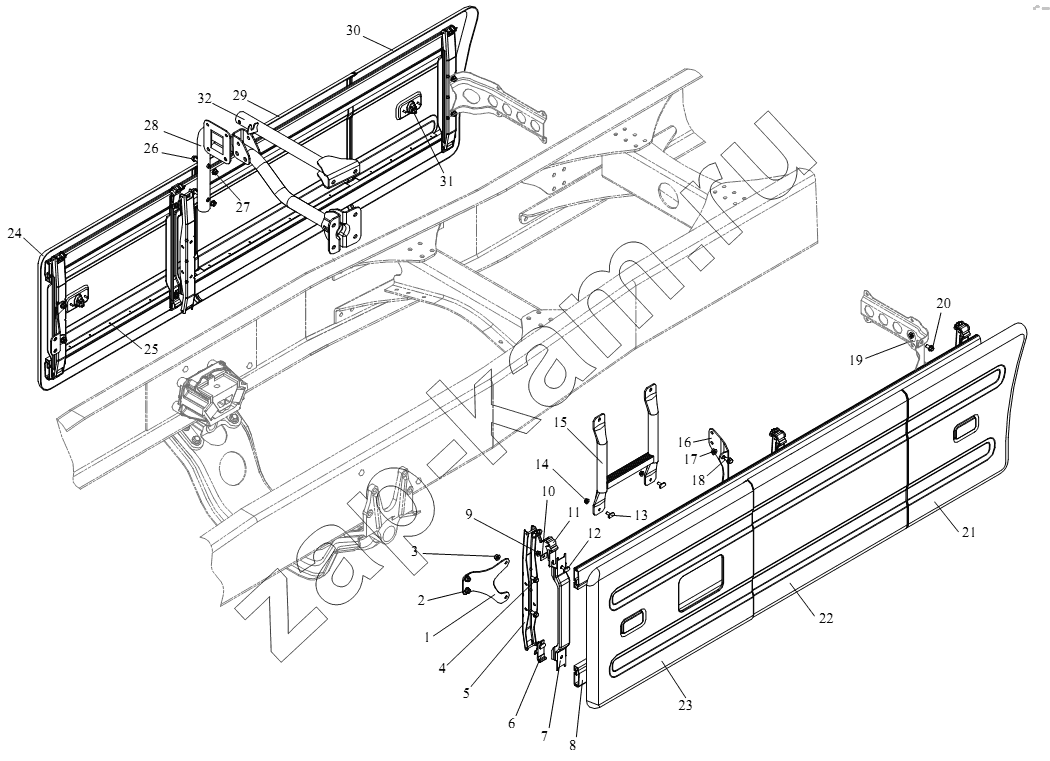

Схема/чертеж: Боковое ограждение и боковой опознавательный огонь / FAW CA-4180 (P66K22A)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Поз. Артикул Название детали Кол-во Цена
CQ32610 CQ32610 Шестигранная гайка 4; -
CQ34012 CQ34012 Гайка 1; -
Q40312 Q40312 Пружинная шайба 1; -
Q40212 Q40212 Шайба 1; -
CQ1501275T CQ1501275T Шестигранный направляющий болт 1; -
CQ32614 CQ32614 Гайка 2; -
Q1841435T Q1841435T Шестигранный фланцевый болт 2; -
Q40304 Q40304 Пружинная шайба 8; -
Q40104 Q40104 Шайба 8; -
CQ34004 CQ34004 Шестигранная гайка 8; -
CQ32614 CQ32614 Гайка 4; -
Q1841435T Q1841435T Шестигранный фланцевый болт 4; -
CQ32610 CQ32610 Шестигранная гайка 2; -
Q1841025T Q1841025T Шестигранный фланцевый болт 2; -
1 2809048-52А Опора - для соединения бокового ограждения и крыла переднего колеса 2; -
2 Q1841025T Шестигранный фланцевый болт 4; -
3 CQ32610 Шестигранная гайка 4; -
4 Q1841020T Шестигранный фланцевый болт 4; -
5 2809040-52А Вертикальная балка в сборе - боковое ограждение 6; -
6 2809034-367 Нижняя застежка 6; -
7 2809032-367 Наружная вертикальная балка-боковое ограждение 6; -
8 2809021-52А Поперечная балка - боковое ограждение 4; -
9 CQ32608 Шайба 12; -
10 2809038-50А Подкладка - застежка бокового ограждения 12; -
11 2809033-367 Верхняя застежка 6; -
12 2809037-367 Т-образное кольцо 12; -
13 2809037-367 Т-образное кольцо 4; -
14 CQ32608 Шайба 4; -
15 2809060-52А Рабочая лестница в сборе 1; -
16 2809049-76А Боковое ограждение и соединительная стойка крайней пластины аккумулятора 1; -
17 CQ32610 Шестигранная гайка 2; -
18 Q1841020T Шестигранный фланцевый болт 2; -
19 CQ32610 Шестигранная гайка 4; -
20 Q1841020T Шестигранный фланцевый болт 4; -
21 2809013-52А Левая задняя боковая плита - боковое ограждение 1; -
22 2809016-52А Средняя боковая плита - боковое ограждение 1; -
23 2809011-52А Левая передняя боковая плита - боковое ограждение 1; -
24 2809012-52А Правая передняя плита - боковое ограждение 1; -
25 CQ4400410 Заклепка 72; -
26 Q1841070T Шестигранный фланцевый болт 2; -
27 CQ32610 Шестигранная гайка 2; -
28 2809155-73А 1 - ая опора бокового ограждения в сборе 1; -
29 2809016-52А Средняя боковая плита - боковое ограждение 1; -
30 2809014-52А Правая задняя боковина - боковое ограждение 1; -
31 3733010-55А Боковой опознавательный огонь в сборе 4; -
32 2809160-73А Верхняя опора бокового ограждения в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
