Топливный бак и топливная магистраль
/ FAW CA-4180 (P66K22A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

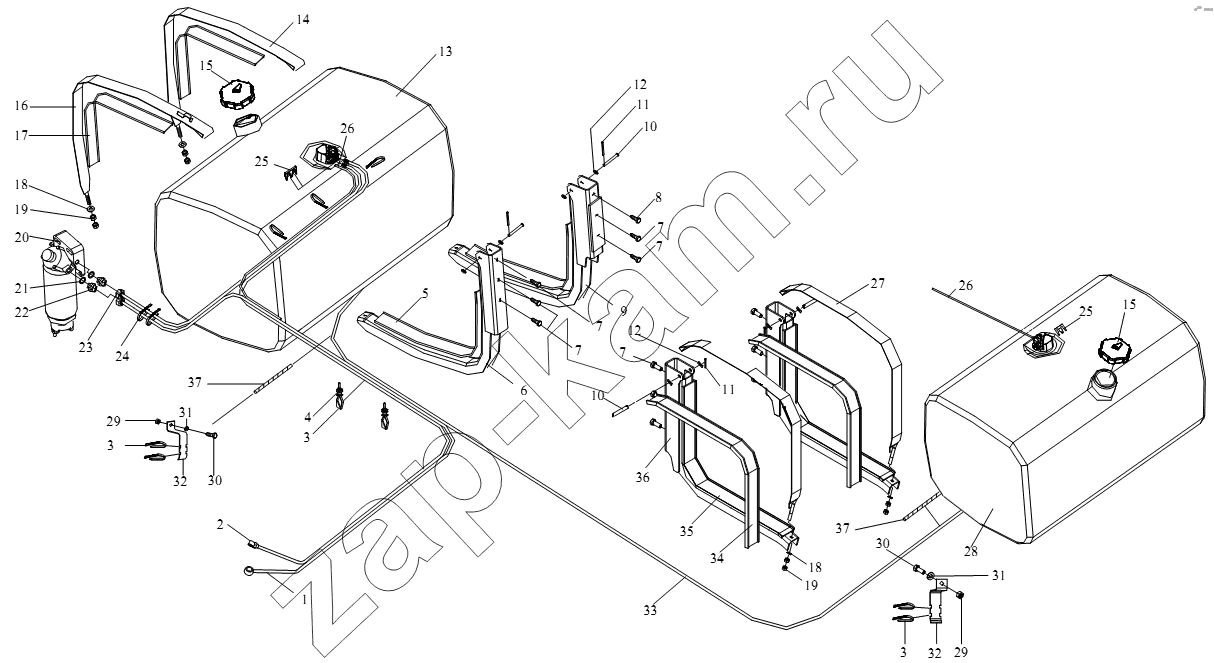

Схема/чертеж: Топливный бак и топливная магистраль / FAW CA-4180 (P66K22A)
1
2
3
3
3
4
5
6
7
7
7
7
7
8
9
10
10
11
11
12
12
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
25
26
26
27
28
29
29
30
30
31
31
32
32
33
34
35
36
37
37
Поз. Артикул Название детали Кол-во Цена
1 1104130-76А Впускной топливопровод в сборе от фильтра грубой очистки до насоса 1; -
2 1104250-76А Обратный топливопровод в сборе 1; -
3 3724115-240 Пластиковая лента 2; -
4 3724114-240 Держатель зажима для ленты 2; -
5 1101117С50А Прокладка - кронштейн топливного бака 2; -
6 1101105С50А Передний кронштейн в сборе - топливный бак 1; -
7 2403083-04В1 Болт полуоси 11; -
8 1101133-363 Болт-для крепления кронштейна топливного бака 1; -
9 1101205-55А Задний кронштейн в сборе - топливный бак 1; -
10 Q5101485 Штифт 4; -
11 Q5004030 Штифт 4; -
12 Q40114 Шайба 8; -
13 1101010-58А Бак в сборе 1; -
14 1101135С50А Зажимный ремень в сборе - топливный бак 1; -
15 1103010-59А Крышка топливного бака в сборе 2; -
16 1101130С50А Передняя бандажная лента в сборе - топливный бак 1; -
17 1101134С50А Прокладка - зажимный ремень 2; -
18 Q40112 Пружинная шайба 4; -
19 CQ34012 Гайка 8; -
20 1105010А50А Топливный фильтр грубой очистки в сборе 1; -
21 CQ72318T5 Уплотнительное кольцо 2; -
22 1104622-365 Переходное соединение-к топливному фильтру 2; -
23 1104120-55А Впускной топливопровод в сборе от топливного бака до топливного фильтра грубой очистки 1; -
24 3724015-240 Пластмассовый хомут 9; -
25 1104266-365 Ограничитель 2; -
26 1104301-50А Впускной и выпускной трубопроводы 2; -
27 1101135В50А Бандажная лента в сборе - топливный бак 2; -
28 1101010А58А Бак в сборе 1; -
29 CQ34014 Гайка 2; -
30 CQ1501445 Болт 2; -
31 Q40314 Пружинная шайба 2; -
32 3506423-81В Стойка трубного пучка 2; -
33 1104110-58А Впускной топливопровод в сборе - к главному и вспомогательному бакам 1; -
34 1101134В50А Прокладка - бандажная лента 2; -
35 1101117В50А Подкладка - кронштейн 2; -
36 1101105-58А Кронштейн в сборе - топливный бак 2; -
37 3506263-271 Втулка (гильза) с резьбой 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
