Тормозная магистраль (часть кабины)
/ FAW CA-4180 (P66K22A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

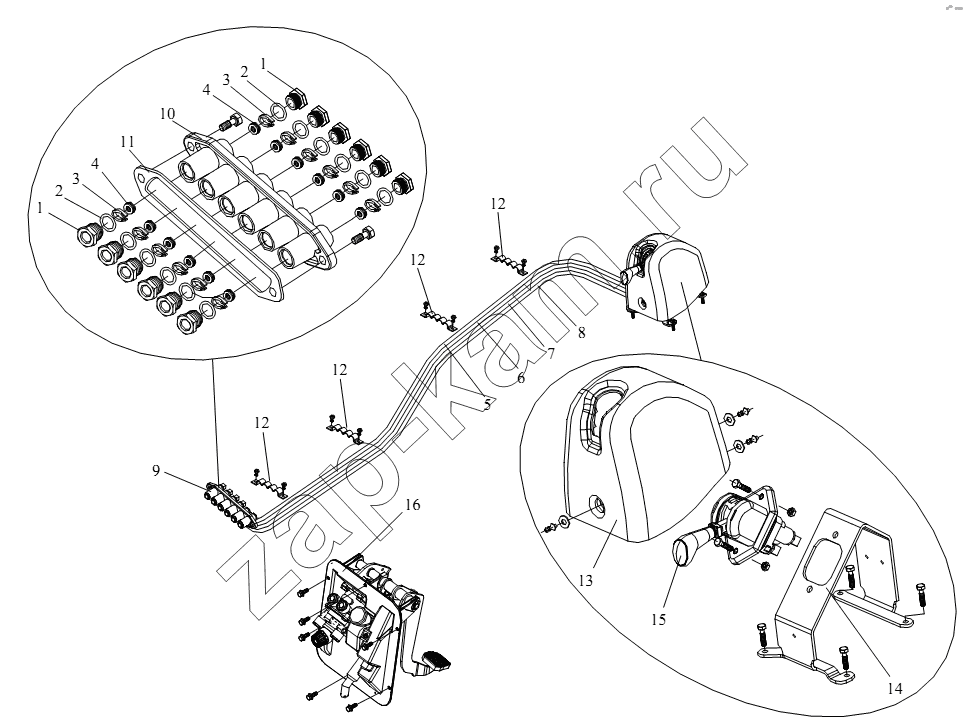

Схема/чертеж: Тормозная магистраль (часть кабины) / FAW CA-4180 (P66K22A)
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
CQ1460825 CQ1460825 Болт 6; -
CQ1460525 CQ1460525 Комбинированный болт 2; -
CQ1460625 CQ1460625 Болт 4; -
Q40205 Q40205 Большая гайка 3; -
Q2360416 Q2360416 Комбинированный винт с крестообразными шлицами 3; -
Q40305 Q40305 Пружинная шайба 8; -
CQ34005 CQ34005 Гайка 8; -
CQ1460625 CQ1460625 Болт 2; -
1 3506406-50А Втулка 12; -
2 3506408-50А Уплотнительное кольцо 12; -
3 3506407-50А Рым 12; -
4 3506403-50А Уплотнительное кольцо 12; -
5 3506475-50А Воздухопровод в сборе - от отверстия ручного клапана до передней обшивки 1; -
6 3506480-50А Воздухопровод в сборе - от ручного клапана до передней обшивки 1; -
7 3506490-50А Воздухопровод в сборе - от выпускного отверстия ручного клапан до передней обшивки 1; -
8 3506485-50А Воздухопровод в сборе - выпуск ручного клапана 1; -
9 3506405-50А Многоканальное соединение в сборе 1; -
10 3506404-50А Многоканальное соединение 1; -
11 3506409-50А Уплотнительная прокладка 1; -
12 3506481-50А Трубодержатель 4; -
13 3508025-50А Колпачок для защиты от пыли в сборе 1; -
14 3508030-50А Стойка ручного клапана в сборе 1; -
15 3508010-50А Ручной клапан и штуцер в сборе 1; -
16 3504020-50А Тормозная педаль и педаль сцепления в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
