Заднее крыло
/ FAW CA-4180 (P66K22A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

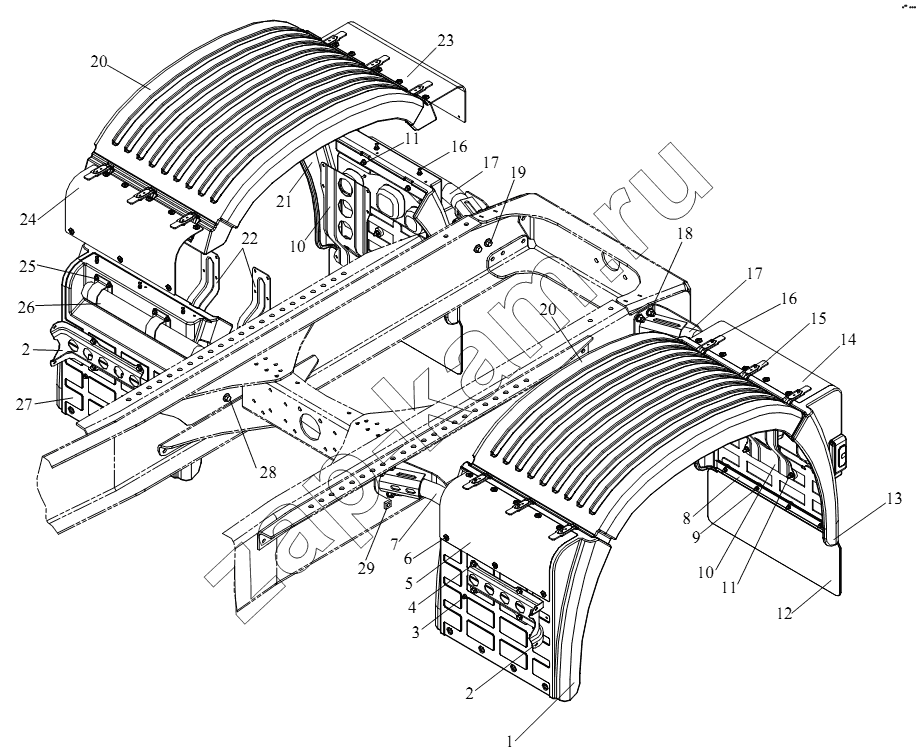

Схема/чертеж: Заднее крыло / FAW CA-4180 (P66K22A)
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
CQ32614 CQ32614 Гайка 4; -
CQ32614 CQ32614 Гайка 4; -
CQ32608 CQ32608 Шайба 4; -
Q40206 Q40206 Шайба 24; -
CQ32610 CQ32610 Шестигранная гайка 8; -
Q40210 Q40210 Шайба 8; -
CQ32606 CQ32606 Гайка 12; -
CQ32608 CQ32608 Шайба ; -
8404062-50А 8404062-50А Штифт застежки 32; -
CQ32614 CQ32614 Гайка 6; -
CQ32608 CQ32608 Шайба 18; -
CQ32606 CQ32606 Гайка 8; -
8404078-52А 8404078-52А Пережимка 1 заднего щитка 2; -
8404077-52А 8404077-52А Подушка упорной планки заднего крыла 2; -
1 8404011-50А Лево-передний щиток заднего крыла 1; -
2 8404053-50А Соединительная стойка заднего крыла и бокового ограждения 2; -
3 Q1840825 Болт 4; -
4 Q1841030T Шестигранный фланцевый болт 8; -
5 8404013-50А Броня лево-переднего щитка заднего крыла 1; -
6 8404061-50А Застежка 32; -
7 8404045-55А Сварочная опора лево-переднего щитка заднего крыла в сборе 1; -
8 8404051-50А Пережимка заднего щитка 2; -
9 Q1840620 Болт 8; -
10 8404028-52А Упорная планка заднего щитка 2; -
11 CQ1500825 Болт 18; -
12 8404052-50А Гибкий пластмассовый щиток заднего крыла 2; -
13 8404021-59А Лево-задний щиток заднего крыла 1; -
14 8404023-52А Броня заднего лево-заднего щитка заднего крыла 1; -
15 8404064-50А Резиновая соединительная лента заднего крыла 12; -
16 8404063-50А Соединительная болт-шпилька заднего крыла 12; -
17 8404055-60А Сварочная опора заднего щитка заднего крыла в сборе 2; -
18 Q1841445T Болт 4; -
19 Q1841435T Шестигранный фланцевый болт 4; -
20 8404046-52А Верхняя накладка заднего крыла 2; -
21 8404022-52А Право-задний щиток заднего крыла 1; -
22 8404018-50А Упорная планка переднего щитка 4; -
23 8404024-52А Броня право-заднего щитка заднего крыла 1; -
24 8404014-50А Броня право-переднего щитка заднего крыла 1; -
25 Q1840825 Болт 16; -
26 8404050-55А Сварочная опора право-переднего щитка заднего крыла 16; -
27 8404012-50А Право-передний щиток заднего крыла 1; -
28 Q1841450T Болт 6; -
29 3513823-55А Подкладка-ресивер и стойка аккумулятора 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
