Крышка коробки передач
/ FAW CA-4180 (P66K2A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

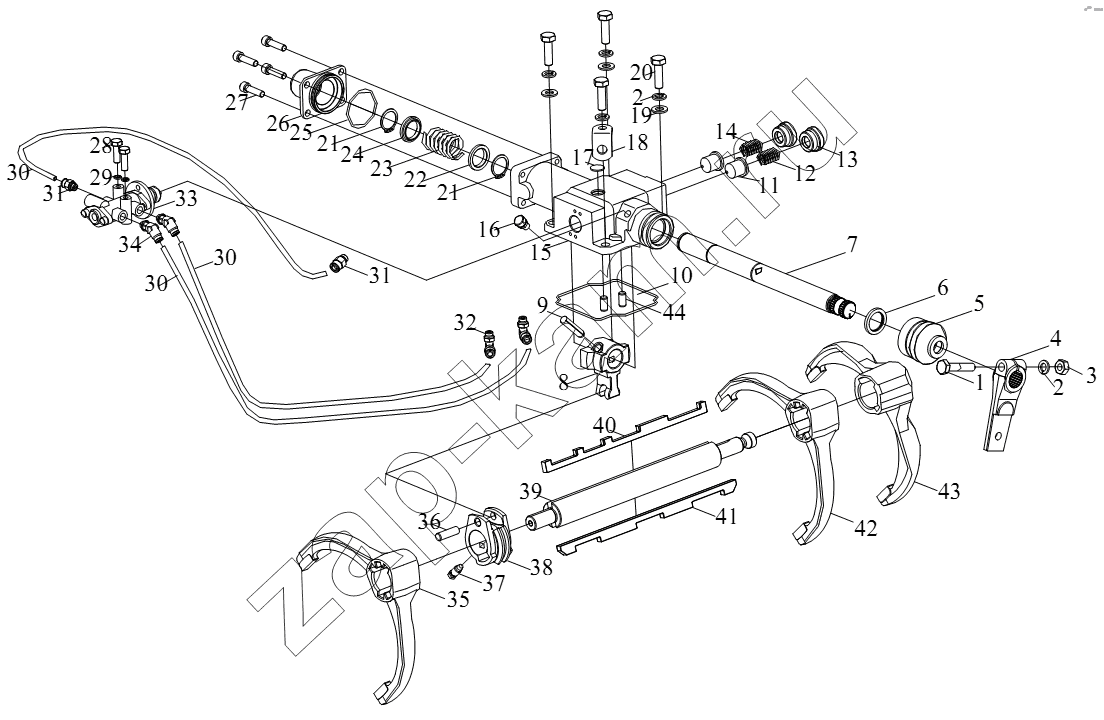

Схема/чертеж: Крышка коробки передач / FAW CA-4180 (P66K2A)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Поз. Артикул Название детали Кол-во Цена
1 DMX-8-1007 Шестигранный болт 1; -
2 DMX-3-1001 Пружинная шайба 5; -
3 DMX-9-1001 Гайка 1; -
4 8878768 Рычаг переключения передач 1; -
5 X8875259 Защитный колпачок 1; -
6 X8881481 Сальник - вала переключения передач 1; -
7 8880285 Вал переключения передач LHH HH 1; -
8 8878610 Поводок переключения передач 1; -
9 X8871378 Штифт 1; -
10 8880638 Уплотнительная прокладка - от перекрышки до корпуса 1; -
11 8880986 Стопорная втулка 2; -
12 8878771 Пружина 1; -
13 X8880301 Колпачковая гайка 2; -
14 8881592 Пружина заднего хода 1; -
15 U8880247 Отдельная крышка в сборе 1; -
16 X2014210 Вентиляционная пробка 1; -
17 DX8871486 Люфтоубирающая шайба 1; -
18 D20815 Подъемное кольцо 1; -
19 DX11245 Шайба 3; -
20 DMX-8-1003 Шестигранный болт 4; -
21 X8874450 Наружное запорное кольцо 2; -
22 8876566 Пружинная ограничительная пластина 1; -
23 8873645 Нажимная пружина 1; -
24 8876567 Пружинная ограничительная пластина 1; -
25 X8880639 О-образное кольцо - торцевая крышка 1; -
26 8880477 Торцевая крышка 1; -
27 MX-8-0810 Болт 4; -
28 DMX-8-0634 Внутренний шестигранный болт 2; -
29 DMX-3-0602 Шайба 2; -
30 X8881545 Нейлоновая трубка 6mm 3; -
31 X8881538 Прямое соединение 1; -
32 X8880846 Соединение поворота 2; -
33 X8880055 Клапан механического управления 4/2 1; -
34 X8881544 Резьбовое угловое соединение 45° 2; -
35 8878254 Вилка - 3, 4-ой передачи 1; -
36 X8870277 Штифт 1; -
37 8873691 Шестигранный болт 1; -
38 8874755 Направляющий сухарь 1; -
39 8878326 Вал вилки H 1; -
40 8878062 Планка - вал вилки 1; -
41 8878467 Запорная планка 1; -
42 8878297 Вилка - 1, 2-ой передачи 1; -
43 8878252 Вилка переключения скоростей -передача ползания, передача заднего хода ; -
44 X8870542 Штифт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
