Воздушный фильтр
/ FAW CA-4180 (P66K2A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

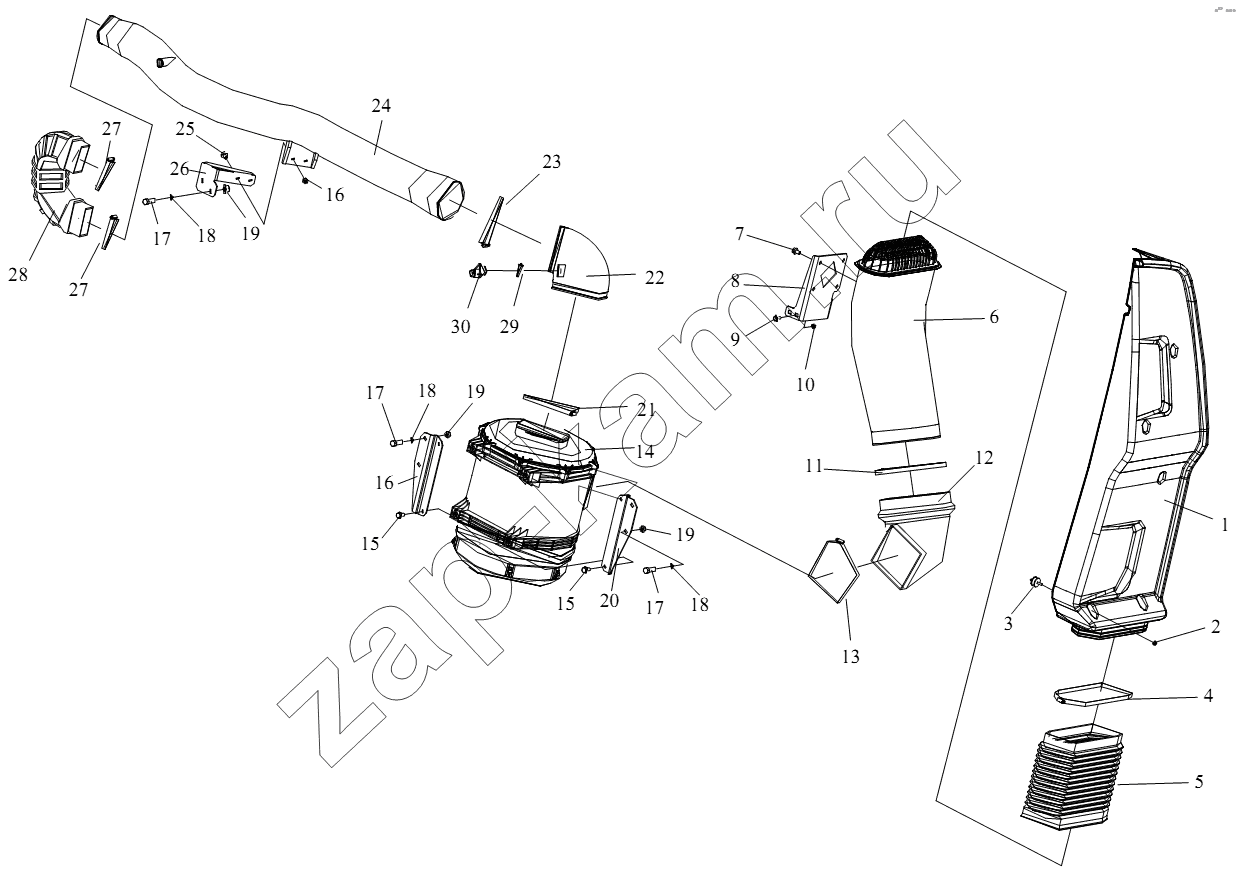

Схема/чертеж: Воздушный фильтр / FAW CA-4180 (P66K2A)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
Задняя торцевая крышка Задняя торцевая крышка Задняя торцевая крышка 1; -
1109070-50A 1109070-50A Основной фильтрующий элемент 1; -
1109060-50A 1109060-50A Безопасный фильтроэлемент в сборе 1; -
Лопатка завихрителя Лопатка завихрителя Лопатка завихрителя 1; -
1109261-50A 1109261-50A Соединительный рукав-воздушный фильтр 1; -
1109263-50A 1109263-50A Нижняя торцевая крышка 1; -
1109264-50A 1109264-50A Упорная пластина 11; -
1109251-50A 1109251-50A Соединительное основание -воздушный фильтр 1; -
1109253-50A 1109253-50A Уплотнительная пластина 1; -
1109293-50A 1109293-50A Выпускной мешок 1; -
1109291-50A 1109291-50A Выпускная соединительная резиновая труба 1; -
1 1109230-50A Воздуховод в сборе 1; -
2 CQ32606 Гайка 5; -
3 Винт Винт 5; -
4 1109210-50A Лирка червячного рукава в сборе 1; -
5 1109260-50A Соединительный рукав в сборе-воздушный фильтр 1; -
6 1109250-50A Соединительное основание в сборе - воздушный фильтр 1; -
7 CQ1461020 Болт 4; -
8 1109311-50A Стойка соединительной трубы 1; -
9 CQ1460825 Болт 4; -
10 CQ34008 Гайка 4; -
11 CQ676250B Лирка червячного рукава типа В 1; -
12 1109290-50A Водовыпускная резиновая труба в сборе 1; -
13 CQ676220B Хомут 1; -
14 1109010-50A Воздушный фильтр в сборе 1; -
15 CQ1461030 Болт 6; -
16 1109372-50A Правая стойка воздушного фильтра 1; -
17 CQ1501410 Шестигранный направляющий болт 6; -
18 CQ34014 Гайка 6; -
19 Q40314 Пружинная шайба 6; -
20 1109371-50A Левая стойка воздушного фильтра 1; -
21 CQ676200B Хомут 1; -
22 1109352A50A Впускная резиновая труба-выход воздушного фильтра 1; -
23 CQ676160B Лирка червячного рукава типа В 1; -
24 1109356-50A Соединительная труба 1; -
25 CQ34010 Гайка 2; -
26 1109365-50A Стойка соединительной трубы в сборе 1; -
27 CQ676120B Хомут 2; -
28 1109351-60A Соединительная труба - двигатель 1; -
29 CQ67650B Хомут 1; -
30 1109090-56A Прибор предупреждения забивания воздушного фильтра 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
