Боковое ограждение и боковой опознавательный огонь
/ FAW CA-4250 (P66K22T1A1EX)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

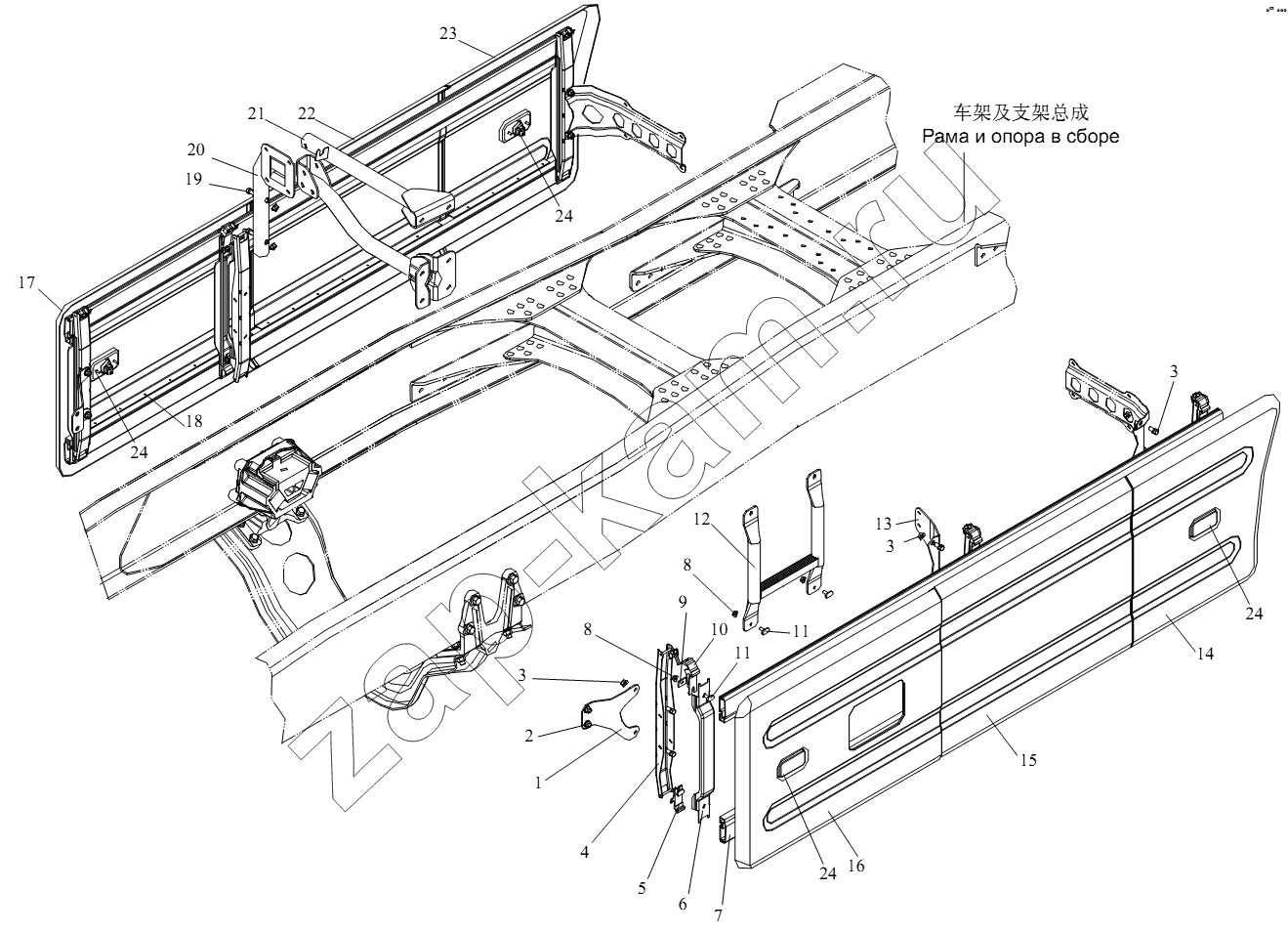

Схема/чертеж: Боковое ограждение и боковой опознавательный огонь / FAW CA-4250 (P66K22T1A1EX)
1
2
3
3
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
17
18
19
20
21
22
23
24
24
24
24
Поз. Артикул Название детали Кол-во Цена
CQ32610 CQ32610 Шестигранная гайка 6; -
Q40304 Q40304 Пружинная шайба 8; -
CQ32610 CQ32610 Шестигранная гайка 10; -
Q40104 Q40104 Шайба 8; -
CQ34004 CQ34004 Шестигранная гайка 8; -
CQ34012 CQ34012 Гайка 1; -
Q40312 Q40312 Пружинная шайба 1; -
Q40212 Q40212 Шайба 1; -
CQ1501275T CQ1501275T Шестигранный направляющий болт 1; -
CQ32614 CQ32614 Гайка 6; -
Q1841450T Q1841450T Болт 2; -
Q1841445T Q1841445T Болт 4; -
CQ32610 CQ32610 Шестигранная гайка 2; -
1 2809048-52А Опора - для соединения бокового ограждения и крыла переднего колеса 2; -
2 Q1841025T Шестигранный фланцевый болт 6; -
3 Q1841020T Шестигранный фланцевый болт 10; -
4 2809040-52А Вертикальная балка в сборе - боковое ограждение 6; -
5 2809034-367 Нижняя застежка 6; -
6 2809032-367 Наружная вертикальная балка-боковое ограждение 6; -
7 2809021-73А Поперечная балка - боковое ограждение 4; -
8 CQ32608 Шайба 12; -
9 2809038-50А Подкладка - застежка бокового ограждения 12; -
10 2809033-367 Верхняя застежка 6; -
11 2809037-367 Т-образное кольцо 12; -
12 2809060-52А Рабочая лестница в сборе 1; -
13 2809049-76А Боковое ограждение и соединительная стойка крайней пластины аккумулятора 1; -
14 2809013-52А Левая задняя боковая плита - боковое ограждение 1; -
15 2809016-73А Средняя боковая плита - боковое ограждение 1; -
17 2809012-52А Правая передняя плита - боковое ограждение 1; -
18 CQ4400410 Заклепка 64; -
19 Q1841070T Шестигранный фланцевый болт 2; -
20 2809155-73А 1 - ая опора бокового ограждения в сборе 1; -
21 2809160-73А Верхняя опора бокового ограждения в сборе 1; -
22 2809016-73А Средняя боковая плита - боковое ограждение 1; -
23 2809014-52А Правая задняя боковина - боковое ограждение 1; -
24 3733010-55А Боковой опознавательный огонь в сборе 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
