Сцепление (коробка передач RTX14710B)
/ FAW CA-4250 (P66K22T1A1EX)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

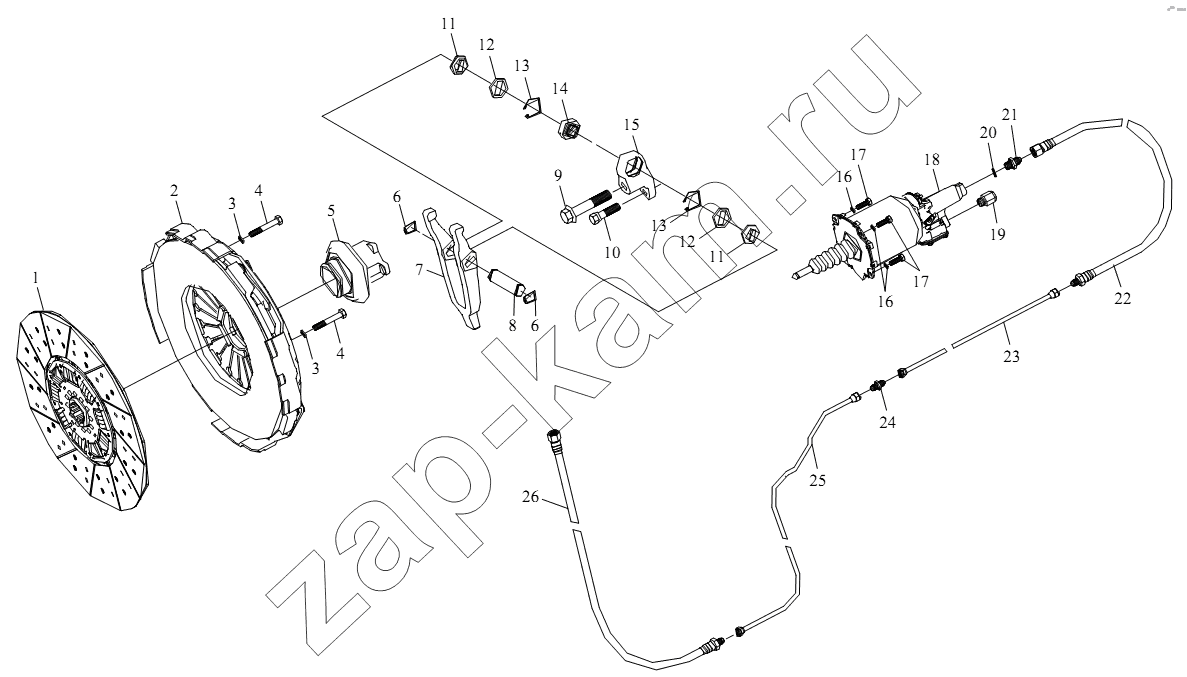

Схема/чертеж: Сцепление (коробка передач RTX14710B) / FAW CA-4250 (P66K22T1A1EX)
1
2
3
3
4
4
5
6
6
7
8
9
10
11
11
12
12
13
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
CQ34010 CQ34010 Гайка 12; -
1 1601210-76А Ведомый диск сцепления в сборе 1; -
2 1601310-76А Кожух сцепления в сборе 1; -
3 Q40310 Пружинная шайба 12; -
4 CQ1501070T Болт 12; -
5 1601430-76А Выжимной подшипник сцепления в сборе 1; -
6 Q43125 Стопорное кольцо вала 2; -
7 1602416А70А Вилка сцепления 1; -
8 1602422А70А Вал вилки сцепления 1; -
9 Q1851890T Шестигранный фланцевый болт 1; -
10 Q1851450T Болт 1; -
11 1602423А70А Промежуточное тело 2; -
12 1602424А70А Уплотнительное кольцо 2; -
13 Q43042 Стопорное кольцо 2; -
14 GE25ES Радиально-откидной подшипник 1; -
15 1602421А70А Стойка вилки 1; -
16 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
17 CQ1500825 Болт 4; -
18 1602300А70А Сервопривод сцепления в сборе 1; -
19 3533055-55А Прямой штуцер в сборе – двухканальный клапан 1; -
20 1602242А70А Уплотнительное кольцо 1; -
21 1602241А70А Соединение масляной трубы 1; -
22 1602235А70А Задний рукав в сборе 1; -
23 1602225-76А Задняя масляная труба в сборе - сцепление 1; -
24 CQ65508 Прямой штуцер - вальцовочное соединение 1; -
25 1602210-76А Передняя масляная труба в сборе - сцепление 1; -
26 1602215А70А Передний рукав в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
