Воздушный компрессор (II)
/ FAW CA-4250 (P66K22T1A1EX)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

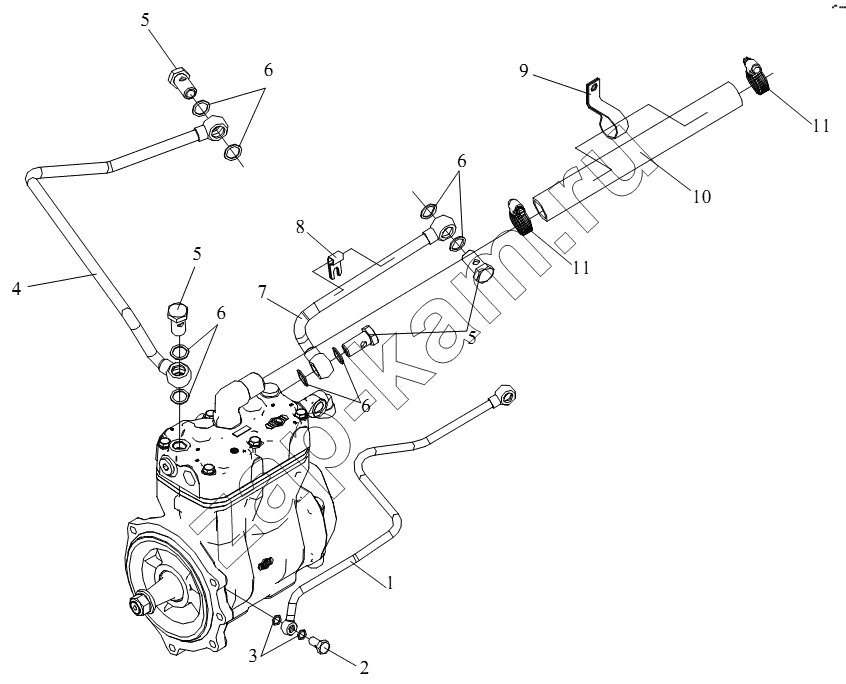

Схема/чертеж: Воздушный компрессор (II) / FAW CA-4250 (P66K22T1A1EX)
1
1
2
3
3
4
5
5
5
6
6
6
6
7
7
7
8
9
10
10
11
11
Поз. Артикул Название детали Кол-во Цена
3509020-53DF 3509020-53DF Выпускная труба насоса в сборе ; -
3509020A53DK 3509020A53DK Выпускная труба насоса в сборе ; -
3509067-53D 3509067-53D Вспомогательная стойка насоса воздушного компрессора II ; -
3509066-53D 3509066-53D Вспомогательная стойка насоса воздушного компрессора I ; -
1 3509050-53DF Масляная труба в сборе - насос воздушного компрессора ; -
1 3509050-53D Масляная труба в сборе 1; -
2 3509053-29D Болт 2; -
3 Q/WC3403-1994-3 Шайба 10x16 2; -
3 Q/WC3403-1994 Медная прокладка ; -
4 3509020-53D Обратная труба воздушного компрессора 1; -
5 Q/XC3451.1-2002 Шарнирный болт М14x1.5 4; -
6 Q/WC3403-9414x20 Шайба 8; -
7 3509030-53D Впускная труба насоса воздушного компрессора в сборе 1; -
7 3509030B53DK Впускная труба насоса воздушного компрессора в сборе ; -
7 3509030-53DF Впускная труба насоса воздушного компрессора в сборе ; -
8 3509032-29D Кронштейн 1; -
9 3509281-53D Стойка впускной резиновой трубы - воздушный компрессор 1; -
10 3509041-53D Впускная резиновая труба 1; -
10 3509041-53DK Впускная резиновая труба - двухцилиндровый насос ; -
11 Q67635B Лирка червячного гибкого рукава 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
