Заднее крыло
/ FAW CA-4250 (P66K22T1A1EX)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

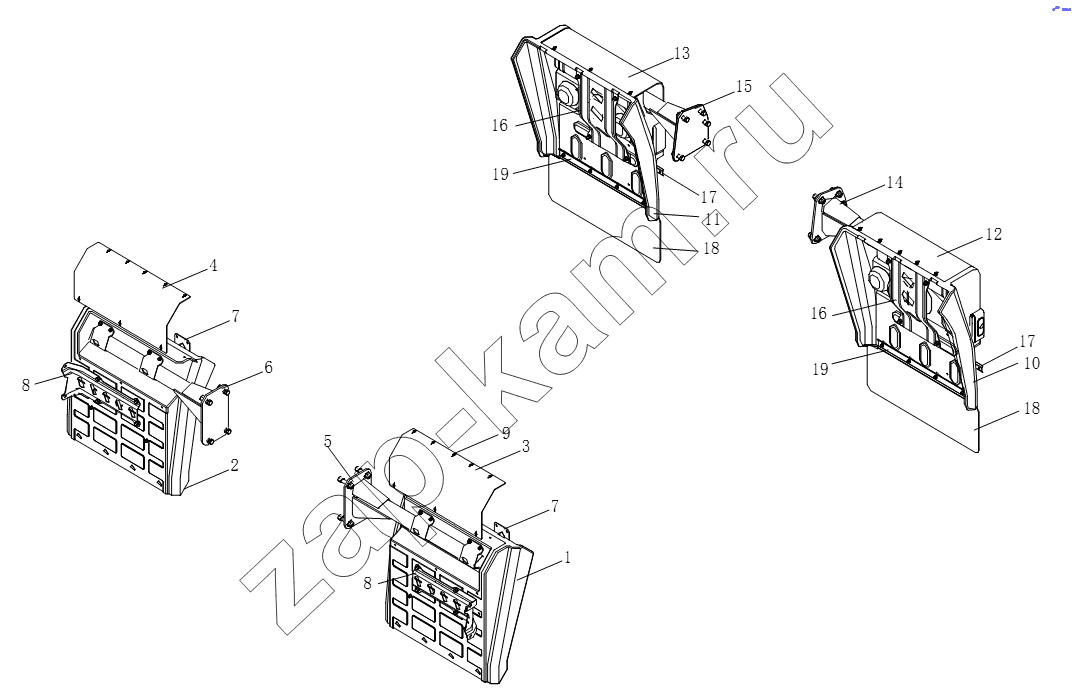

Схема/чертеж: Заднее крыло / FAW CA-4250 (P66K22T1A1EX)
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
Поз. Артикул Название детали Кол-во Цена
Q1840825 Q1840825 Болт 20; -
Q1841445T Q1841445T Болт 8; -
Q1841455T Q1841455T Болт 2; -
8404062-50А 8404062-50А Штифт застежки 32; -
CQ32614 CQ32614 Гайка 10; -
Q40210 Q40210 Шайба 8; -
CQ32610 CQ32610 Шестигранная гайка 8; -
Q1841030T Q1841030T Шестигранный фланцевый болт 8; -
8404077-52А 8404077-52А Подушка упорной планки заднего крыла 2; -
CQ32608 CQ32608 Шайба 20; -
CQ1500825 CQ1500825 Болт 18; -
CQ32614 CQ32614 Гайка 8; -
Q1841450T Q1841450T Болт 8; -
Q40208 Q40208 Шайба 6; -
CQ32608 CQ32608 Шайба 18; -
Q1840620 Q1840620 Болт 8; -
CQ32606 CQ32606 Гайка 8; -
1 8404011-50А Лево-передний щиток заднего крыла 1; -
2 8404012-50А Право-передний щиток заднего крыла 1; -
3 840401ЗА73А Броня лево - переднего щитка заднего крыла 1; -
4 8404014А73А Броня право - переднего щитка заднего крыла 1; -
5 8404045-70А Сварочная опора лево - переднего щитка заднего крыла в сборе 1; -
6 8404050-70А Сварочная опора право - переднего щитка заднего крыла 1; -
7 8404018-50А Упорная планка переднего щитка 4; -
8 8404053-73А Соединительная стойка заднего крыла и бокового ограждения 2; -
9 8404061-50А Застежка 32; -
10 8404021-59А Лево-задний щиток заднего крыла 1; -
11 8404022-52А Право-задний щиток заднего крыла 1; -
12 8404023А73А Броня заднего лево - заднего щитка заднего крыла 1; -
13 8404024А73А Броня право - заднего щитка заднего крыла 1; -
14 8404055-73В Сварочная опора левого заднего щитка заднего крыла в сборе 1; -
15 8404060-73В Сварочная опора правого заднего щитка заднего крыла в сборе 1; -
16 8404028-52А Упорная планка заднего щитка 2; -
17 8404078-52А Пережимка 1 заднего щитка 2; -
18 8404052-50А Гибкий пластмассовый щиток заднего крыла 2; -
19 8404051-50А Пережимка заднего щитка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
