Боковое защитное устройство
/ FAW CA-4250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

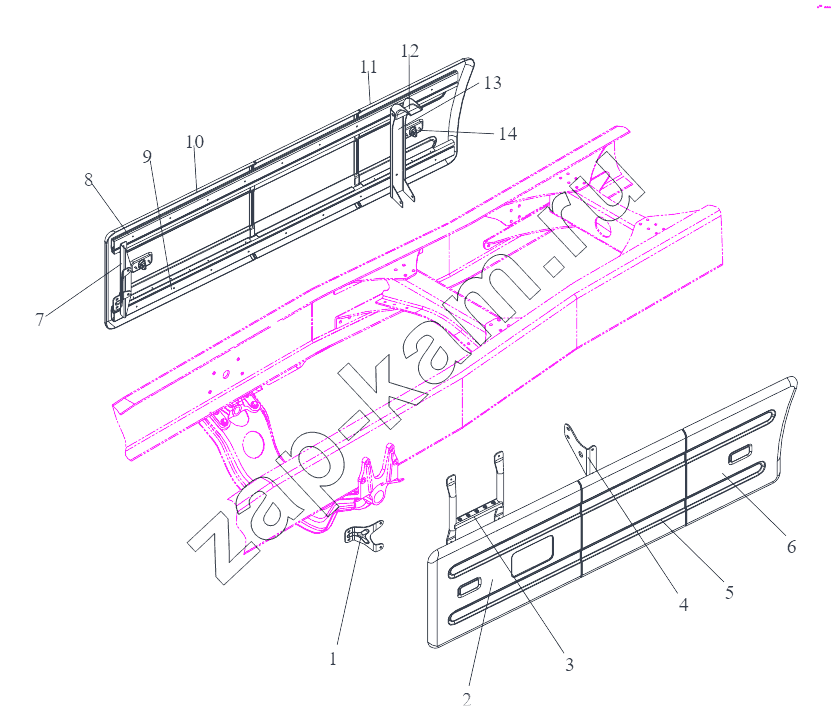

Схема/чертеж: Боковое защитное устройство / FAW CA-4250 (P66K24T1E5)
CQ32608
Q1841025T
Q1841020T
CQ32610
Q1841025T
CQ32610
Q1841020T
CQ4400410
2809037-367
Q1841025T
CQ32610
Q1841025T
CQ32610
2809037-367
CQ32608
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
CQ32608 CQ32608 Шайба 8; -
Q1841025T Q1841025T Шестигранный фланцевый болт 4; -
Q1841020T Q1841020T Шестигранный фланцевый болт 2; -
CQ32610 CQ32610 Шестигранная гайка 8; -
Q1841025T Q1841025T Шестигранный фланцевый болт 2; -
CQ32610 CQ32610 Шестигранная гайка 2; -
Q1841020T Q1841020T Шестигранный фланцевый болт 2; -
CQ4400410 CQ4400410 Заклепка 64; -
2809037-367 2809037-367 Т-образное кольцо 8; -
Q1841025T Q1841025T Шестигранный фланцевый болт 2; -
CQ32610 CQ32610 Шестигранная гайка 4; -
Q1841025T Q1841025T Шестигранный фланцевый болт 4; -
CQ32610 CQ32610 Шестигранная гайка 2; -
2809037-367 2809037-367 Т-образное кольцо 4; -
CQ32608 CQ32608 Шайба 4; -
1 2809048-52А Опора - для соединения бокового ограждения и крыла переднего колеса 2; -
2 2809011-52А Левая передняя боковая плита - боковое ограждение 1; -
3 2809050А61В Лестница в сборе 1; -
4 2809047-94С Соединительный кронштейн бокового защитного устройства и боковой пластины АКБ 1; -
5 2809016-73А Средняя боковая плита - боковое ограждение 2; -
6 2809013-52А Левая задняя боковая плита - боковое ограждение 1; -
7 2809042А61В Боковая защитная продольная балка 4; -
8 2809021-73А Поперечная балка - боковое ограждение 2; -
9 2809022-73А Нижняя поперечина боковой защиты 2; -
10 2809012-52А Правая передняя плита - боковое ограждение 1; -
11 2809014-52А Правая задняя боковина - боковое ограждение 1; -
12 2809061-95В Соединительный кронштейн бокового защитного устройства и топливного бака 1; -
13 2809060А61В Боковая защитная продольная балка, соединяющая топливный бак в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
