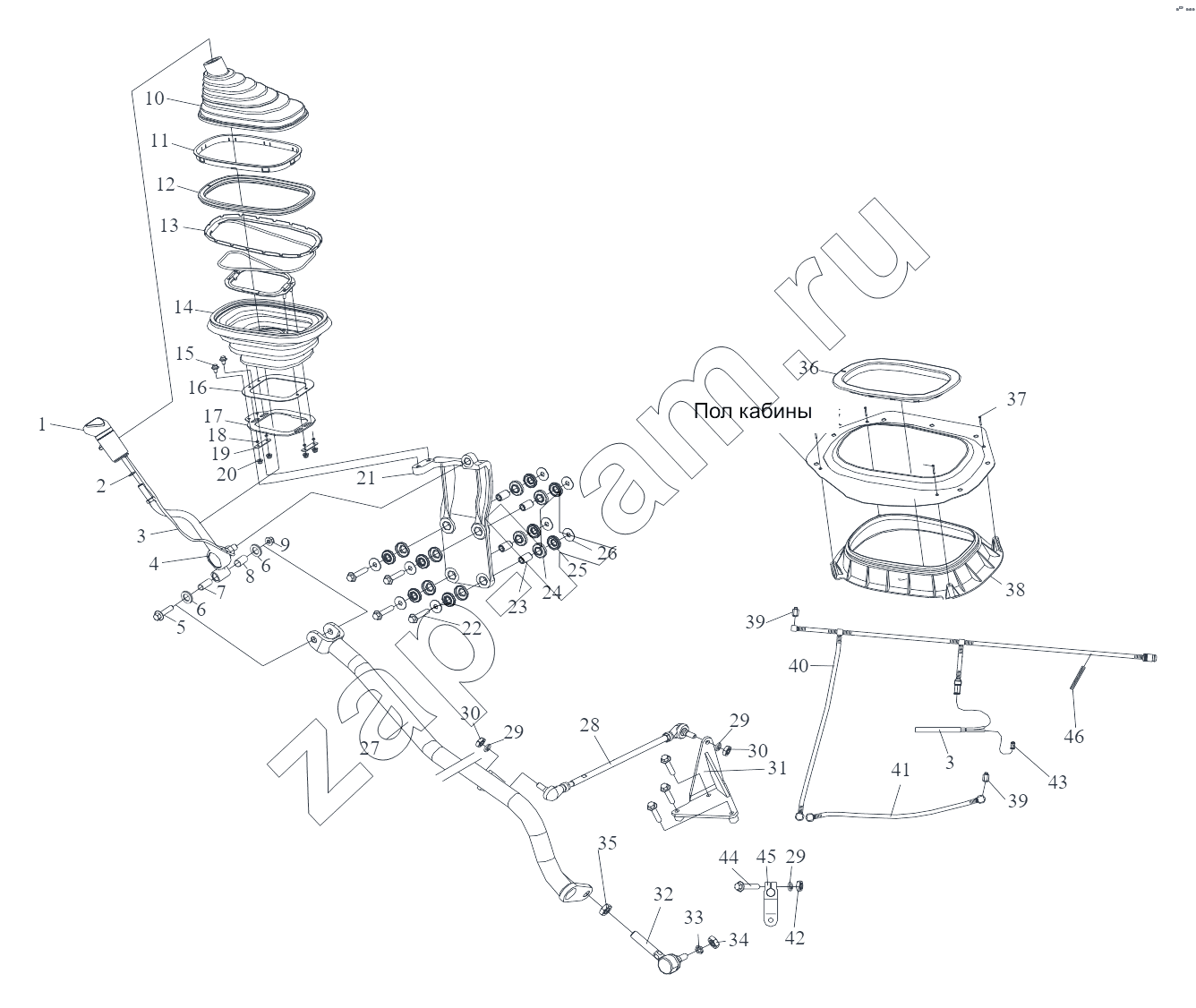

Механизм управления переключением передач
/ FAW CA-4250 (P66K24T1E5)
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 1703025С61С-С00 | Рукоятка рычага переключения передач со схемой переключения передач в сборе | 1; | |
| 2 | Q40112 | Пружинная шайба | 1; | |
| 3 | 1703330-54В | Пучок воздухопроводов механизма переключения передач в сборе | 1; | |
| 4 | 1703020А61В | Рычаг переключения передач | 1; | |
| 5 | 1703081A92W | Вал-Передний шток | 1; | |
| 6 | 1703085-61В | Подушка в сборе рычага переключения передач | 2; | |
| 7 | 1703082-61В | Муфта переднего штока | 1; | |
| 8 | 1703083-61В | Втулка рычага переключения передач | 1; | |
| 9 | CQ32610 | Шестигранная гайка | 1; | |
| 10 | 1703041-61В | Верхний пылезащитный чехол | 1; | |
| 11 | 1703043А70А | Застежка - верхний пылезащитный кожух | 1; | |
| 12 | 1703048А70А | Застежка - нижний пылезащитный кожух | 1; | |
| 13 | 1703050-61В | Рычаг переключения передач, защитный чехол с кронштейном в сборе | 1; | |
| 14 | 1703046-61В | Нижний пылезащитный чехол | 1; | |
| 15 | Q1840816 | Болт | 2; | |
| 16 | 1703061А70А | Верхняя распорка - пылезащитный кожух | 1; | |
| 17 | 1703060-61С | Нижняя опорная пластина в сборе пылезащитного чехла | 1; | |
| 18 | 1703068А70А | Втулка - нижний пылезащитный кожух | 4; | |
| 19 | 1703066А70А | Прижим - нижний пылезащитный кожух | 2; | |
| 20 | CQ32606 | Гайка | 4; | |
| 21 | 1703071-61С | Кронштейн рычага переключения передач Болт с шестигранной головкой и | 1; | |
| 22 | Q1841060TS | стержнем крупного сечения с фланцем | 4; | |
| 23 | 1703078-74А | Втулка-Верхний кронштейн рычага переключения передач Прокладка подушки верхнего | 4; | |
| 24 | 1703079А70А | Подкладка - подушка верхней стойки рычага переключения скоростей | 8; | |
| 25 | 1703077А70А | Подушка - верхняя стойка рычага переключения скоростей | 8; | |
| 26 | 1703076А70А | Гнездо подушки - верхняя стойка рычага переключения скоростей | 8; | |
| 27 | 1703095-75С | Продольная тяга привода управления коробкой передач со штоком в сборе | 1; | |
| 28 | 1703110-75С | Шток фиксирующего рычага с наконечником в сборе | 1; | |
| 29 | Q40310 | Пружинная шайба | 4; | |
| 30 | CQ34110 | Гайка | 2; | |
| 31 | 1703165А36С | Кронштейн поперечной тяги в сборе | 1; | |
| 32 | 1703145А70А | Заднее соединение в сборе | 1; | |
| 33 | Q40312 | Пружинная шайба | 1; | |
| 34 | CQ34112 | Гайка | 1; | |
| 35 | CQ35116 | Тонкая шестигранная гайка | 1; | |
| 36 | 1703036А70А | Застежка - уплотнительное гнездо в сборе | 1; | |
| 37 | CQ2764825 | Полупотайной самонарезающий винт крестообразными шлицами | 4; | |
| 38 | 1703030-61В | Держатель уплотнения в сборе пола кабины | 1; | |
| 39 | 3550375-55А | Прямой штуцер в сборе - электромагнитный клапан ASR | 2; | |
| 40 | 1703640-54В | Впускная труба в сборе-КПП | 1; | |
| 41 | 1703670-14А | Впускная труба в сборе-Клапан насоса усилителя сцепления | 1; | |
| 42 | CQ34010 | Гайка | 1; | |
| 43 | 1703675-14А | Быстросъемный фитинг | 1; | |
| 44 | CQ1501040 | Болт | 1; | |
| 45 | 1702127-74А | Штанга переключения передач | 1; | |
| 46 | Т67417246 | Пластмассовый хомут | 1; | |
| 47 | Q1840895T | Шестигранный фланцевый болт | 3; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
