Топливный бак и топливопроводы
/ FAW CA-4250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

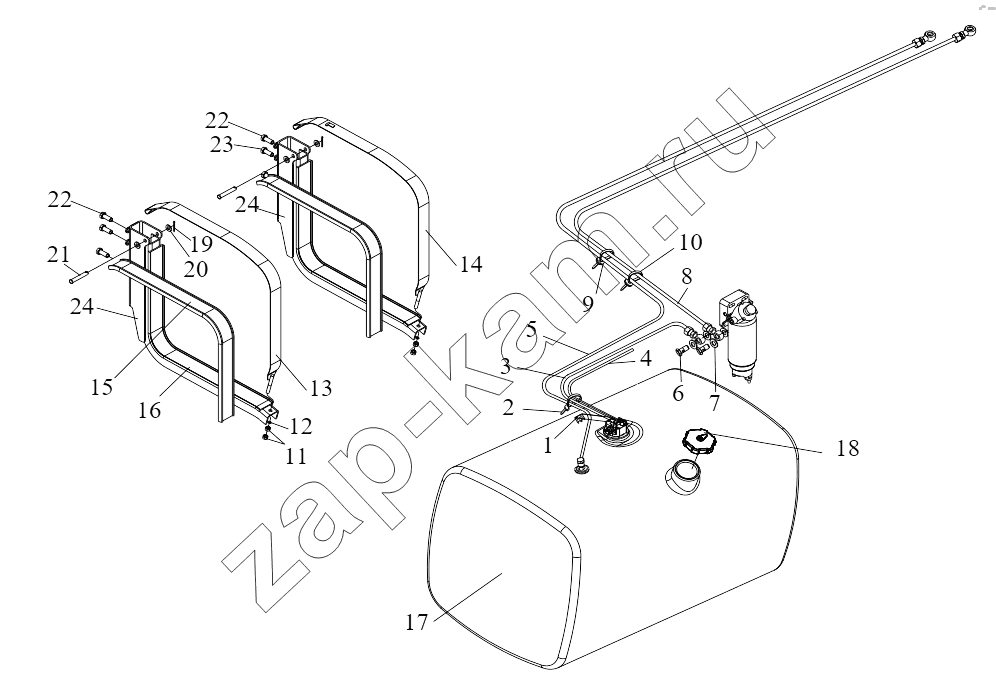

Схема/чертеж: Топливный бак и топливопроводы / FAW CA-4250 (P66K24T1E5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
Поз. Артикул Название детали Кол-во Цена
1 1104266-365 Ограничитель 1; -
2 3724015-240 Пластмассовый хомут 1; -
3 1104120-75С Подводящий топливопровод в сборе между топливным баком и фильтром грубой очистки топлива 1; -
4 1104301-50А Впускной и выпускной трубопроводы 1; -
5 1104250-95W Возвратный маслопровод в сборе 1; -
6 1104061-367 Пустотелый болт 2; -
7 CQ72318T5 Уплотнительное кольцо 4; -
8 1104130-95W Подводящий топливопровод в сборе между фильтром грубой очистки топлива и топливоподкачивающим насосом 1; -
9 3724114-240 Держатель зажима для ленты 2; -
10 3724115-240 Пластиковая лента 2; -
11 CQ34012 Гайка 4; -
12 Q40112 Пружинная шайба 2; -
13 1101135С50А Зажимный ремень в сборе - топливный бак 1; -
14 1101130С50А Передняя бандажная лента в сборе - топливный бак 1; -
15 1101134С50А Прокладка - зажимный ремень 2; -
16 1101117С50А Прокладка - кронштейн топливного бака 2; -
17 1101010-75С-С00 Бак для дизельного топлива в сборе 1; -
18 1103010-59А Крышка топливного бака в сборе 1; -
19 Q5004030 Штифт 2; -
20 Q40114 Шайба 4; -
21 Q5101485 Штифт 2; -
22 1101133-73А Болт крепления кронштейна топливного бака 2; -
23 1101133-363 Болт-для крепления кронштейна топливного бака 4; -
24 1101205С50А Задний кронштейн в сборе - топливный бак 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
