Задней подвеска кабины (II)
/ FAW CA-4250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

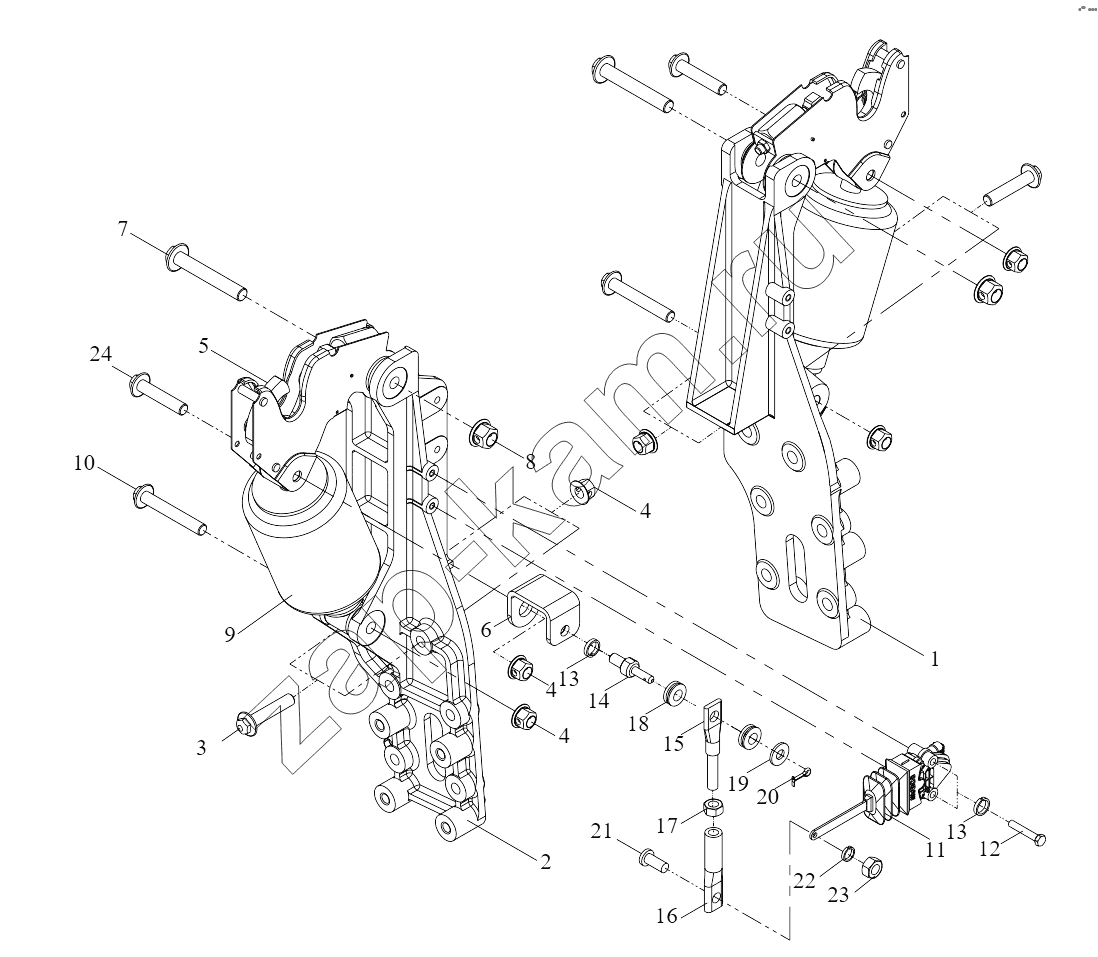

Схема/чертеж: Задней подвеска кабины (II) / FAW CA-4250 (P66K24T1E5)
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 5001281-77В Кронштейн левой задней подвески 1; -
2 5001282-77В Кронштейн правой задней подвески 1; -
3 Q1841475F6 Болт 4; -
4 CQ32614F6 Фланцевая замочная гайка 8; -
5 5004060-А01-С00 Гидрозамок кабины в сборе 2; -
6 5001335СА01 Верхняя неподвижная опора регулировочного стержня высоты задней подвески 1; -
7 Q18416110F6 Фланцевая замочная гайка 2; -
8 CQ32616F6 Фланцевая замочная гайка 2; -
9 5001320СА01-С00 Пневмопружина задней подвески с амортизатором в сборе 2; -
10 Q1841495F6 Шестигранный фланцевый болт 2; -
11 5001075CA01-С00 Клапан регулировки высоты в сборе 1; -
12 CQ1500845 Болт 2; -
13 Q40308 Пружинная шайба 3; 10 ₽ - 60 ₽
14 5001331CA01 Верхний фиксатор регулировочного стержня высоты задней подвески 1; -
15 5001084CA01 Верхняя часть рычага регулировки высоты задней подвески 1; -
16 5001082CA01 Нижняя часть регулировочного стержня высоты 1; -
17 CQ34006 Шестигранная гайка 1; -
18 5001086CA01 Боковой буферный блок - регулировочный стержень в сборе 2; -
19 Q40106 Шайба 1; -
20 Q5002010 Штифт 1; -
21 5001083CA01 Палец нижнего узла крепления рычага регулировки высоты 1; -
22 Q40306 Пружинная шайба 1; -
23 CQ34006 Шестигранная гайка 1; -
24 Q1841470F6 Шестигранный фланцевый болт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
