Боковое ограждение
/ FAW CA-4250 (P66K2T1A1EX)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

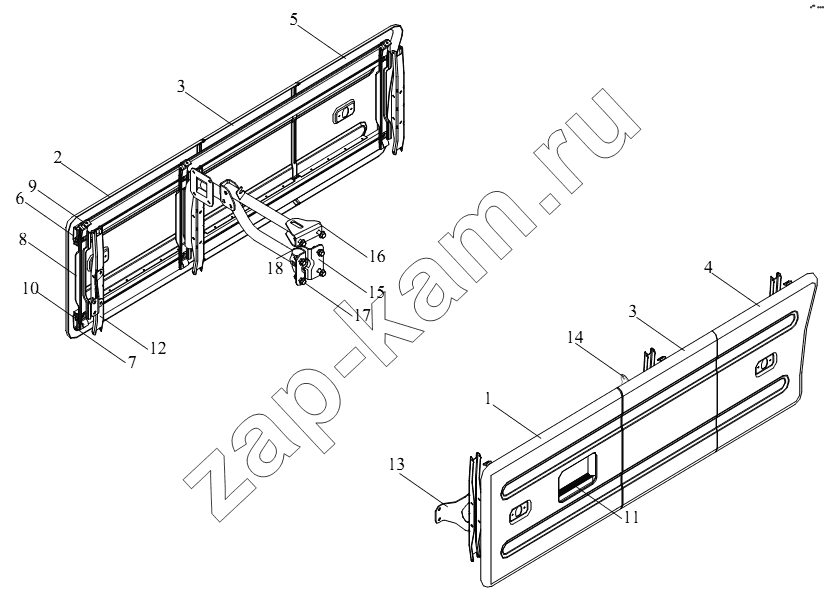

Схема/чертеж: Боковое ограждение / FAW CA-4250 (P66K2T1A1EX)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
Q1841070T Q1841070T Шестигранный фланцевый болт 2; -
Q1841020T Q1841020T Шестигранный фланцевый болт 4; -
CQ32608 CQ32608 Шайба 4; -
2809037-367 2809037-367 Т-образное кольцо 4; -
Q1841025T Q1841025T Шестигранный фланцевый болт 6; -
Q4400410 Q4400410 Заклепка 64; -
CQ32608 CQ32608 Шайба 12; -
2809037-367 2809037-367 Т-образное кольцо 12; -
2809038-50A 2809038-50A Подкладка-застежка бокового ограждения 12; -
CQ32610 CQ32610 Шестигранная гайка 12; -
CQ1501275T CQ1501275T Шестигранный направляющий болт 1; -
CQ34012 CQ34012 Гайка 1; -
Q40312 Q40312 Пружинная шайба 1; -
Q40212 Q40212 Шайба 1; -
CQ32614 CQ32614 Гайка 2; -
CQ32614 CQ32614 Гайка 4; -
1 2809011-52A Левая передняя боковая плита-боковое ограждение 1; -
2 2809012-52A Правая передняя плита-боковое ограждение 1; -
3 2809016-73A Средняя боковая плита-боковое ограждение 2; -
4 2809013-52A Левая задняя боковая плита-боковое ограждение 1; -
5 2809014-52A Правая задняя боковина-боковое ограждение 1; -
6 2809021-73A Верхняя поперечная балка бокового ограждения 1; -
7 2809022-73A Нижняя поперечная балка бокового ограждения 3; -
8 2809032-367 Наружная вертикальная балка-боковое ограждение 6; -
9 2809033-367 Верхняя застежка 6; -
10 2809034-367 Нижняя застежка 6; -
11 2809060-52A Рабочая лестница в сборе 1; -
12 2809040-52A Вертикальная балка в сборе-боковое ограждение 6; -
13 2809048-52A Опора-для соединения бокового ограждения и крыла переднего колеса 2; -
14 2809049-55A Боковое ограждение и соединительная стойка крайней пластины аккумулятора 1; -
15 2809155-73A 1-ая опора бокового ограждения в сборе 1; -
16 2809160-73A Верхняя опора бокового ограждения в сборе 1; -
17 Q1841450T Болт 2; -
18 Q1841445T Болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
