Бортовой редуктор
/ FAW CA-4250 (P66K2T1A1EX)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

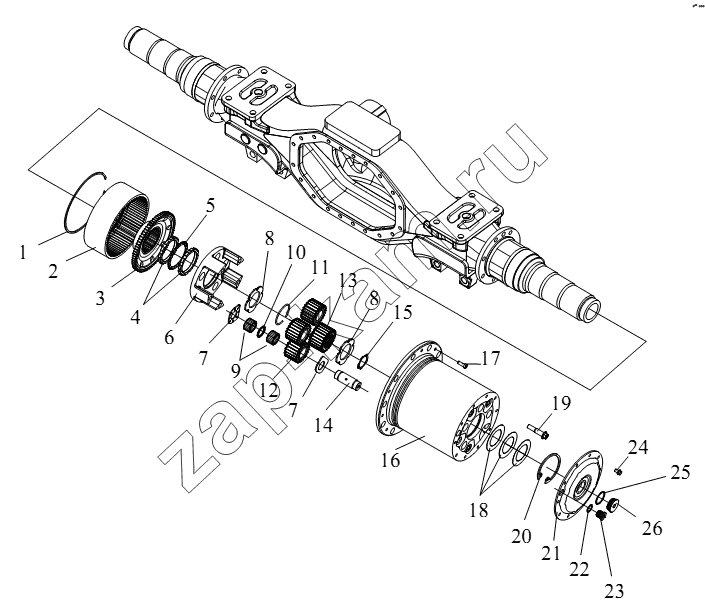

Схема/чертеж: Бортовой редуктор / FAW CA-4250 (P66K2T1A1EX)
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 2405043-A0E Запорное кольцо - стойка зубчатого кольца 4; -
2 2405041-A0E Зубчатое кольцо 4; -
3 2405042-A0E Стойка - зубчатое кольцо 4; -
4 2405046-A0E Замочная гайка - стойка зубчатого кольца 8; -
5 2405047-A0E Контрпластика 4; -
6 2405037-A0E Каретка сателлитов 4; -
7 2405032-A0E Упорная прокладка - планетарная шестерня 40; -
8 2405022-A0E Упорная прокладка - солнечная шестерня 8; -
9 5x25.8 Игольчатка 1000; -
10 2405034-A0E Промежуточное тело - игла 20; -
11 2508054K5H Проволочное разделительное кольцо 4; -
12 2405031-A0E Планетарная шестерня 20; -
13 2405021-A0E Солнечная шестерня 4; -
14 2405033-A0E Вал планетарной шестерни 20; -
15 2405026-A0E Упругая шайба 4; -
16 2405036-A0E Картер бортового редуктора 4; -
17 CQ2181030 Шестигранный винт с цилиндровой головкой 20; -
18 2405076-A0E Регулировочная прокладка ; -
18 2405077-A0E Регулировочная прокладка ; -
18 2405078-A0E Регулировочная прокладка ; -
19 2405038-A0E Болт - для крепления каретки сателлитов 20; -
20 Q430105 Пружинная шайба для отверстия 4; -
21 2405061-A0E Торцевая крышка - бортовой редуктор 4; -
22 2405067-A0E Уплотнительная шайба - сливная пробка 4; -
23 T60924 Сливная пробка 4; -
24 2405063-A0E Болт - для крепления крышки бортового редуктора 40; -
25 2405066-A0E Уплотнительная шайба - заправочная пробка 4; -
26 T60945 Заправочная пробка 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
