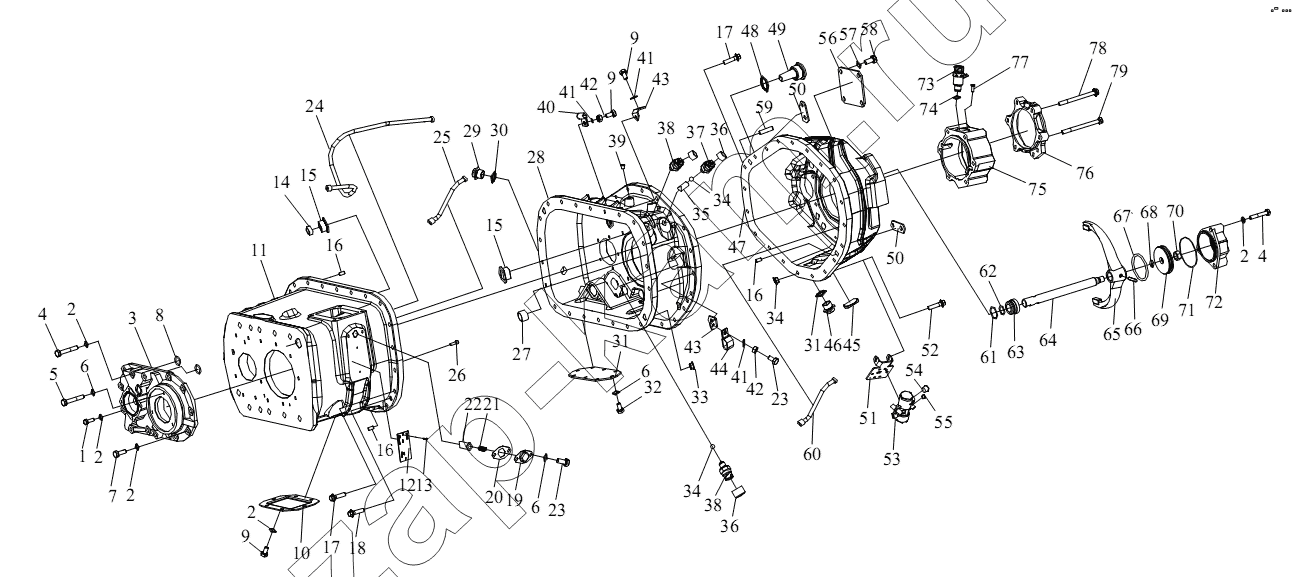

Корпус коробки передач
/ FAW CA-4250 (P66K2T1A1EX)
1
2
2
2
2
2
3
4
4
5
6
6
6
7
8
9
9
9
10
11
12
13
14
15
15
16
16
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
34
34
35
36
36
37
38
38
39
40
41
41
41
42
42
43
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | МХ-8-1078 | Болт | 4; | |
| 2 | DMX-3-1001 | Пружинная шайба | 28; | |
| 3 | U8878649 | Масляный насос в сборе | 1; | |
| 4 | DMX-8-1063 | Болт | 5; | |
| 5 | DMX-8-0803 | Шестигранный болт | 3; | |
| 6 | DMX-3-0801 | Пружинная шайба | 12; | |
| 7 | DMX-8-1062 | Шестигранный болт | 8; | |
| 8 | X2011035 | О-образное кольцо | 2; | |
| 9 | DMX-8-1001 | Шестигранный болт | 9; | |
| 10 | 8881616 | Крышка коробки отбора мощности | 1; | |
| 11 | 8878747 | Передний корпус | 1; | |
| 12 | 8878795 | Табличка с надписью | 1; | |
| 13 | Х2014206 | Пистон | 2; | |
| 14 | D8870278 | Чашечная пробка | 1; | |
| 15 | 8882415 | Втулка вала для выбора передач | 2; | |
| 16 | Х8870543 | Фиксатор | 3; | |
| 17 | МХ-8-1079 | Шестигранный фланцевый болт | 5; | |
| 18 | МХ-8-1080 | Шестигранный фланцевый болт | 26; | |
| 19 | D8870259 | Крышка фиксатора | 1; | |
| 20 | 8870590 | Уплотнительная прокладка | 1; | |
| 21 | 8874819 | Фиксатор | ||
| 22 | 8873654 | Опора нейтрального положения | ||
| 23 | DMX-8-0856 | Шестигранный болт | ||
| 24 | U8878480 | Передняя трубка форсунки | ||
| 25 | U8878666 | Труба форсунки в сборе | ||
| 26 | MX-8-0628 | Плоский болт | ||
| 27 | X8871377 | Втулка вала переключения передач | ||
| 28 | 8878620 | Промежуточный корпус | ||
| 29 | DX8874942 | Пробка для заливки масла | ||
| 30 | X8880519 | Шайба | ||
| 31 | 8878727 | Перекрышка паразитной шестерни | ||
| 32 | DMX-8-0811 | Шестигранный болт M8x20 | ||
| 33 | MX-9-1005 | Гайка | ||
| 34 | X8870711 | Стальной шар | ||
| 35 | 8875267 | Защелка | ||
| 36 | X2014116 | Торцевая крышка | ||
| 37 | 8880315 | Выключатель нейтрального положения | ||
| 38 | 2771532 | Выключатель лампы заднего хода | ||
| 39 | 54010 | Пробка-красный цвет | ||
| 40 | 8876407 | Зажим для рукава | ||
| 41 | DX11245 | Шайба | ||
| 42 | DMX-9-1001 | Гайка | ||
| 43 | D20815 | Подъемное кольцо | ||
| 44 | 12152 | Зажим для рукава | ||
| 45 | 14373 | Заглушка | ||
| 46 | DX8874941 | Маслосливная пробка | ||
| 47 | 8878622 | Задний корпус | ||
| 48 | X8880469 | Шайба фильтрующей сетки | ||
| 49 | U8878729 | Фильтровальная сеть в сборе | ||
| 50 | D8874026 | Подъемное кольцо | ||
| 51 | 8880659 | Кронштейн | ||
| 52 | X8880151 | Круглый болт | ||
| 53 | X8880109 | Фильтр-регулятор в сборе | ||
| 54 | 3506301-240 | Концевой штуцер | ||
| 55 | X2013517 | Штырек | ||
| 56 | 8873917 | Перекрышка-промежуточный вал | ||
| 57 | DMX-3-1201 | Пружинная шайба | ||
| 58 | DMX-8-1209 | Шестигранный болт | ||
| 59 | 8878733 | Штифт | ||
| 60 | U8878664 | Маслопровод заднего конца в сборе | ||
| 61 | X8875292 | О-образное кольцо | ||
| 62 | X8871258 | О-образное кольцо | ||
| 63 | 8878240 | Вкладыш | ||
| 64 | 8878547 | Передача высокая/низкая вала вилки коробки переключения скоростей | ||
| 65 | 8878112 | Вилка-передача высокая и низкая | ||
| 66 | 8878665 | Палец | ||
| 67 | X8878166 | О-образное кольцо | ||
| 68 | 14345 | Резиновое уплотнительное кольцо круглого сечения | ||
| 69 | 8878163 | Поршень-цилиндра | ||
| 70 | MX-9-1602 | Гайка | ||
| 71 | X8878164 | О-образное кольцо | ||
| 72 | 8878165 | Цилиндр | ||
| 73 | 3802020-50A | Датчик одометра в сборе | ||
| 74 | X8878670 | О-образное кольцо | ||
| 75 | 8878623 | Задняя крышка вторичного вала | ||
| 76 | 8878624 | Уплотнительное кольцо задней крышки | ||
| 77 | MX-8-0605 | Болт | ||
| 78 | DMX-8-1059 | Шестигранный фланцевый болт | ||
| 79 | MX-8-1074 | Шестигранный фланцевый болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
