Воздушный фильтр
/ FAW CA-4250 (P66K2T1A1EX)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

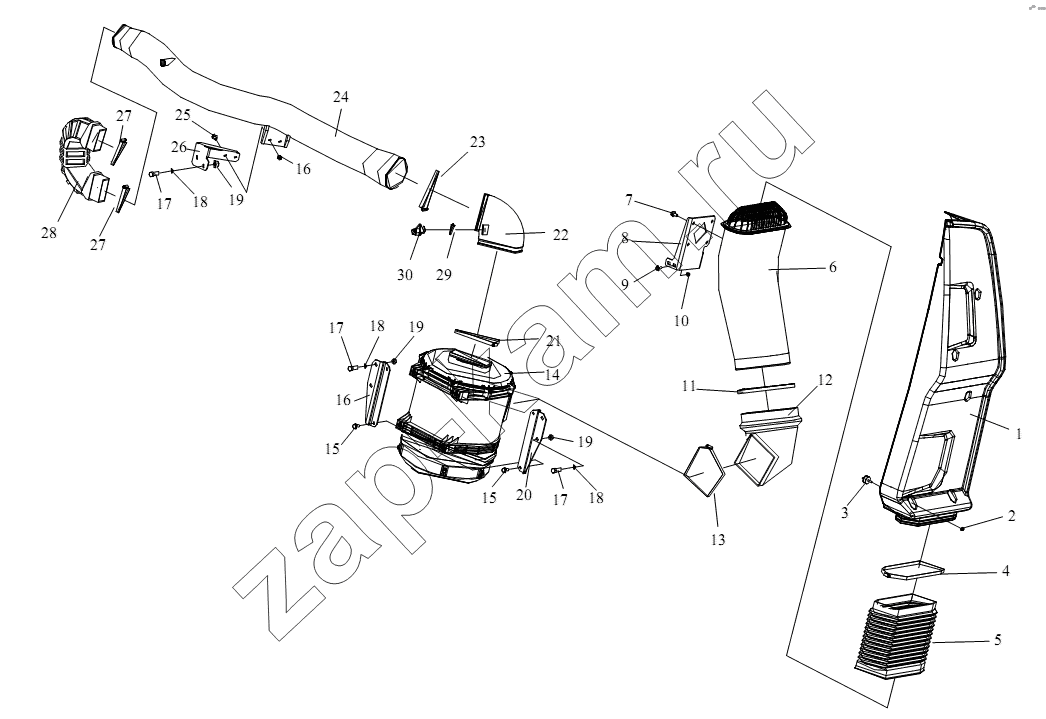

Схема/чертеж: Воздушный фильтр / FAW CA-4250 (P66K2T1A1EX)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1109060-50А 1109060-50А Безопасный фильтроэлемент в сборе 1; -
1109070-50А 1109070-50А Главный сердечник фильтра в сборе 1; -
1109293-50А 1109293-50А Выпускной мешок 1; -
1109261-50А 1109261-50А Соединительный рукав – воздушный фильтр 1; -
1109263-50А 1109263-50А Нижняя торцевая крышка 1; -
1109264-50А 1109264-50А Упорная пластина 11; -
1109291-50А 1109291-50А Соединительная резиновая трубка для слива воды – вход воздушного фильтра 1; -
1109251-50А 1109251-50А Соединительное основание – воздушный фильтр 1; -
1109253-50А 1109253-50А Уплотнительная пластина 1; -
1 1109230-50А Воздухозаборник в сборе 1; -
2 CQ32606 Гайка 5; -
3 1109220-50А Стойка амортизатора в сборе - воздухозаборника 5; -
4 1109210-50А Лирка червячного рукава в сборе 1; -
5 1109260-50А Соединительный рукав в сборе - воздушный фильтр 1; -
6 1109250-50А Соединительное основание в сборе - воздушный фильтр 1; -
7 CQ1461020 Болт 4; -
8 1109311-50А Стойка соединительной трубы 1; -
9 CQ1460825 Болт 4; -
10 CQ34008 Гайка 4; -
11 CQ676250B Лирка червячного рукава типа В 1; -
12 1109290-50А Водовыпускная резиновая труба в сборе - вход воздушного фильтра 1; -
13 CQ676220B Хомут 1; -
14 1109010-50А Воздушный фильтр в сборе 1; -
15 CQ1461030 Болт 6; -
16 1109372-50А Правая стойка воздушного фильтра 1; -
17 CQ1501410 Шестигранный направляющий болт 6; -
18 CQ34014 Гайка 6; -
19 Q40314 Пружинная шайба 6; -
20 1109371-50А Левая стойка воздушного фильтра 1; -
21 CQ676200B Хомут 1; -
22 1109352А50А Впускная резиновая труба - выход воздушного фильтра 1; -
23 CQ676160B Лирка червячного рукава типа В 1; -
24 1109356-50А Соединительная труба 1; -
25 CQ34010 Гайка 2; -
26 1109365-50А Стойка соединительной трубы в сборе 1; -
27 CQ676120B Хомут 2; -
28 1109351-60А Соединительная труба - двигатель 1; -
29 CQ67650B Хомут 1; -
30 1109090-56А Прибор предупреждения забивания воздушного фильтра 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
