2-ая ось (CA10TA160M КПП)
/ FAW CA 5250 (GJBP66K2T1E4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

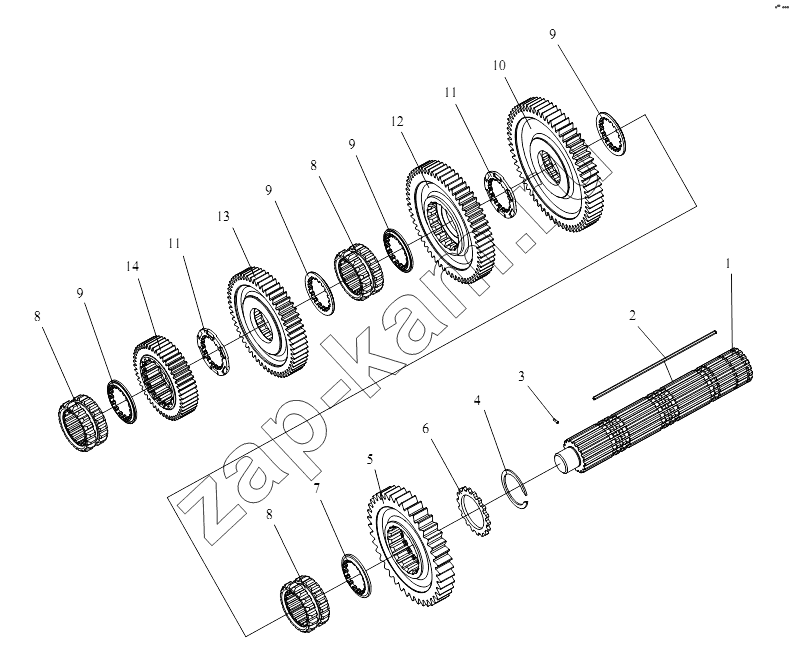

Схема/чертеж: 2-ая ось (CA10TA160M КПП) / FAW CA 5250 (GJBP66K2T1E4)
1
2
3
4
5
6
7
8
8
8
9
9
9
9
10
11
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 1701301-A7G 2- ая ось 1; -
2 Q5280310 Упругий цилиндрический палец 1; -
3 1701332-A7G Трехгранная шпонка 1; -
4 1701333-A7G Зажимное кольцо трехгранной шпонки 1; -
5 1701311-A7G Шестерня передачи заднего хода вторичного вала 1; -
6 1701312-A7G Стопорное кольцо шестерни передачи заднего хода 1; -
7 1701313-A7G Ограничительная шайба шестерни передачи заднего хода 1; -
8 1701316-A7G Скользящая зубчатая втулка 3; -
9 1701327-A7G Ограничительная шайба шестерни 4; -
10 1701317-A7G Шестерня 1- ой передачи - 2- ая ось 1; -
11 1701318A-A7G Межосевая упорная шайба 2; -
12 1701321-A7G Шестерня 2- ой передачи - 2- ая ось 1; -
13 1701322-A7G Шестерня 3- ой передачи - 2- ая ось 1; -
14 1701323-A7G Шестерня 4- ой передачи - 2- ая ось 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
