Гидравлическая опора кабины (I)
/ FAW CA 5250 (GJBP66K2T1E4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

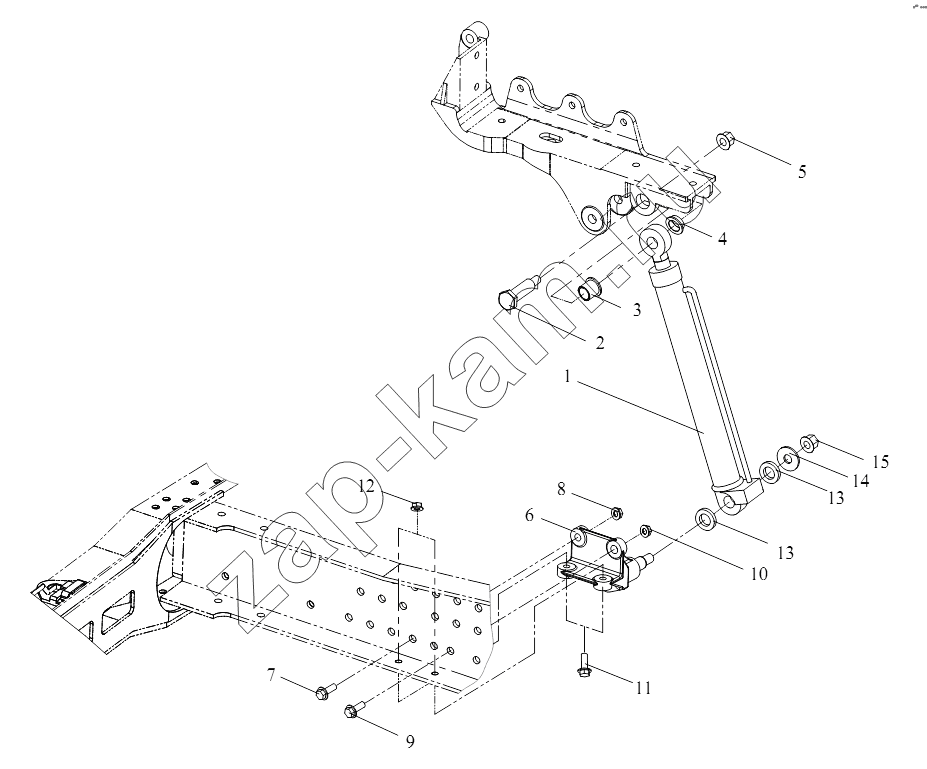

Схема/чертеж: Гидравлическая опора кабины (I) / FAW CA 5250 (GJBP66K2T1E4)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 5002015-А01-С00 Гидроцилиндр опрокидывания кабины в сборе ; -
2 5002016-A01 Палец - верхняя неподвижная точка гидроцилиндра ; -
3 5002018-A01 Втулка В - верхняя неподвижная точка гидроцилиндра 1; -
4 5002019-A01 Втулка 1; -
5 CQ39616 Шестигранная фланцевая гайка ; -
6 5002020-90C Нижний кронштейн ; -
7 Q1841445 Шестигранный фланцевый болт ; -
8 CQ32614 Гайка ; -
9 Q1841650 Болт ; -
10 CQ32616 Гайка ; -
11 Q1841240 Болт М12x40 2; -
12 CQ39612 Шестигранная фланцевая гайка 2; -
13 5002027-А01 Подушка-нижняя неподвижная точка гидравлического цилиндра 2; -
14 Q40218 Шайба 1; -
15 CQ32918 Гайка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
