Колесный редуктор
/ FAW CA 5250 (GJBP66K2T1E4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

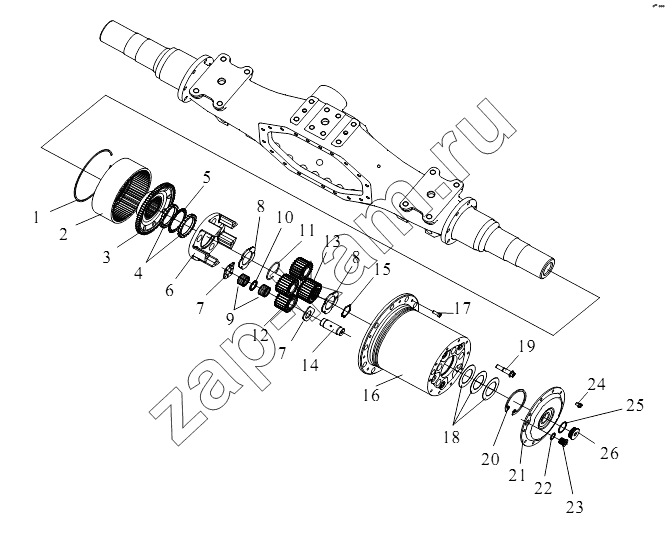

Схема/чертеж: Колесный редуктор / FAW CA 5250 (GJBP66K2T1E4)
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 2405043-DP128 Зажимное кольцо кронштейна зубчатого венца 4; -
2 2405041-DP128 Зубчатый венец 4; -
3 2405042-DP128 Кронштейн зубчатого венца 4; -
4 2405042Е260В Контргайка кронштейна зубчатого венца 4; -
4 2405044Е260В Контргайка кронштейна зубчатого венца 4; -
5 2405047- DP128 Защелка 4; -
6 2405037- DP128 Каретка сателлитов 4; -
7 2405032-А0Е Стопорная шайба - планетная шестерня 40; -
8 2405022-А0Е Стопорная шайба - солнечная шестерня 8; -
9 5x25.8 Игольчатка 1000; -
10 2405034-А0Е Кольцо перегородки - игольчатка 20; -
11 2508054К5Н Проволочное упорное кольцо 4; -
12 2405031- DP128 Планетарная шестерня 20; -
13 2405021- DP128 Солнечное колесо 4; -
14 2405033-А0Е Вал планетарной шестерни 20; -
15 2405026-А0Е Пружинная шайба 4; -
16 2405036-DP128 Корпус колесного редуктора 4; -
17 CQ2181030 Шестигранный винт с цилиндровой головкой 20; -
18 2405076-А0Е Регулирующая прокладка ; -
18 2405077-А0Е Регулирующая прокладка ; -
18 2405078-А0Е Регулирующая прокладка ; -
19 2405038-А0Е Болт - крепление каретки сателлитов 20; -
20 Q430105 Пружинная шайба для отверстия 4; -
21 2405061-А0Е Торцовая крышка - колесный редуктор 4; -
22 2405067-А0Е Уплотнительное кольцо прокладки - сливная пробка 4; -
23 Т60924 Сливная пробка 4; -
24 2405063-А0Е Болт - крепление крышки колесного редуктора 40; -
25 2405066-А0Е Прокладное уплотнительное кольцо - сливная пробка 4; -
26 Т60945 Сливная пробка 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
