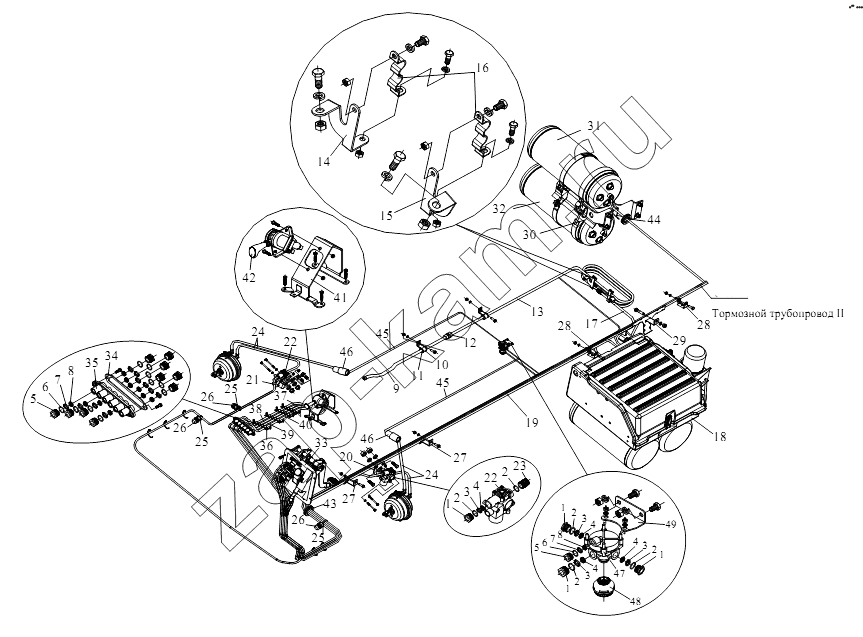

Тормозной трубопровод (I)
/ FAW CA 5250 (GJBP66K2T1E4)
1
1
1
1
2
2
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
25
26
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| CQ34010 | CQ34010 | Гайка | 2; | |
| Q40314 | Q40314 | Пружинная шайба | 4; | |
| CQ1501450 | CQ1501450 | Болт | 1; | |
| CQ1501445 | CQ1501445 | Болт | 3; | |
| Т67437676 | Т67437676 | Пластмассовая лента | 2; | |
| CQ34014 | CQ34014 | Гайка | 2; | |
| Q40314 | Q40314 | Пружинная шайба | 2; | |
| CQ1501445 | CQ1501445 | Болт | 2; | |
| Q40108 | Q40108 | Шайба | 4; | |
| CQ34008 | CQ34008 | Гайка | 4; | |
| Q40308 | Q40308 | Пружинная шайба | 4; | |
| CQ1500880 | CQ1500880 | Болт | 4; | |
| CQ34014 | CQ34014 | Гайка | 2; | |
| Q40314 | Q40314 | Пружинная шайба | 2; | |
| CQ34014 | CQ34014 | Гайка | 4; | |
| Т67437676 | Т67437676 | Пластмассовая лента | 4; | |
| CQ1501455 | CQ1501455 | Болт | 1; | |
| CQ1501025 | CQ1501025 | Болт | 2; | |
| CQ35320 | CQ35320 | Гайка | 2; | |
| CQ1460525 | CQ1460525 | Комбинированный болт | 2; | |
| CQ1460625 | CQ1460625 | Болт | 4; | |
| CQ1460620 | CQ1460620 | Болт | 4; | |
| Q40305 | Q40305 | Пружинная шайба | 8; | |
| CQ34005 | CQ34005 | Гайка | 8; | |
| Q40310 | Q40310 | Пружинная шайба | 2; | |
| CQ1460620 | CQ1460620 | Болт | 2; | |
| CQ1460825 | CQ1460825 | Болт | 6; | |
| Т67420376 | Т67420376 | Пластмассовая петля | 4; | |
| CQ34014 | CQ34014 | Гайка | 1; | |
| Q40314 | Q40314 | Пружинная шайба | 1; | |
| CQ1501445 | CQ1501445 | Болт | 2; | |
| CQ34014 | CQ34014 | Гайка | 2; | |
| Q40308 | Q40308 | Пружинная шайба | 4; | |
| Q40314 | Q40314 | Пружинная шайба | 2; | |
| CQ1501225 | CQ1501225 | Болт | 2; | |
| Q40312 | Q40312 | Пружинная шайба | 2; | |
| CQ34012 | CQ34012 | Гайка | 2; | |
| CQ1501445 | CQ1501445 | Болт | 2; | |
| CQ34008 | CQ34008 | Гайка | 4; | |
| CQ34014 | CQ34014 | Гайка | 2; | |
| Q40314 | Q40314 | Пружинная шайба | 2; | |
| CQ1501445 | CQ1501445 | Болт | 2; | |
| CQ1500825 | CQ1500825 | Болт | 4; | |
| 1 | 3513406-50А | Втулка | 7; | |
| 2 | 3513408-50А | Уплотнительное кольцо | 9; | |
| 3 | 3513407-50А | Рым | 7; | |
| 4 | 3513403-50А | Уплотнительное кольцо | 7; | |
| 5 | 3506406-50А | Втулка | 11; | |
| 6 | 3506408-50А | Уплотнительное кольцо | 11; | |
| 7 | 3506407-50А | Рым | 11; | |
| 8 | 3506403-50А | Уплотнительное кольцо | 11; | |
| 9 | 3506205-60А | Передний воздухопровод в сборе | 1; | |
| 10 | 3506207-50А | Стойка воздушной трубы | 2; | |
| 11 | 3506208-50А | Втулка воздушной трубы | 2; | |
| 12 | 3506214-50А | Непосредний штуцер | 2; | |
| 13 | 3506210-56А | Средний передний воздухопровод в сборе - компрессор к сушилке | 1; | |
| 14 | 3506434-56А | Правая стойка трубодержателя - для крепления воздушной трубы | 1; | |
| 15 | 3506433-56А | Стойка левого трубодержателя - для крепления воздушной трубы | 1; | |
| 16 | 3506432-56А | Трубодержатель - для крепления промежуточной воздушной трубы | 2; | |
| 17 | 3506215-71В | Задний воздухопровод в сборе от воздушного компрессора к осушителю | 1; | |
| 18 | 3513010-75W | Модуль ресивера пневматического тормоза в сборе | 1; | |
| 19 | 3506100-Y465 | Трубный пучок в сборе | 1; | |
| 20 | 3550317-71А | Кронштейн переднего левого электромагнитного клапана АБС | 1; | |
| 21 | 3550318-71А | Кронштейн переднего правого электромагнитного клапана АБС | 1; | |
| 22 | 3550310-50А | Электромагнитный клапан системы АBS в сборе | 2; | |
| 23 | 3550236-50А | Штуцер - электромагнитный клапан АБС | 2; | |
| 24 | 3506040-367 | Пневмопровод | 4; | |
| 25 | 3506426-240 | Кронштейн | 3; | |
| 26 | 3506427-240 | Зажим | 5; | |
| 27 | 3506424-40А | Держатель трубного пучка | 2; | |
| 28 | 3506426-50А | Стойка - трубный пучок | 4; | |
| 29 | 3506425-70В | Кронштейн трубного пучка | 1; | |
| 30 | 3513080-71В | Кронштейн ресивера в сборе | 1; | |
| 31 | 3513060-79В | Ресивер со штуцером в сборе | 1; | |
| 32 | 3513210-75С | Двухкамерный ресивер со штуцером в сборе | 1; | |
| 33 | 3504020-50А | Тормозная педаль и педаль сцепления в сборе | 1; | |
| 34 | 3506409-50А | Уплотнительная прокладка | 1; | |
| 35 | 3506404-50А | Многоканальное соединение | 1; | |
| 36 | 3506481-50A | Трубожержатель | 4; | |
| 37 | 3506475-50A | Воздухопровод в сборе | 1; | |
| 38 | 3506480-50A | Воздухопровод в сборе | 1; | |
| 39 | 3506490-50A | Воздухопровод в сборе | 1; | |
| 40 | 3506465-53A | Воздухопровод | 1; | |
| 41 | 3508030-53A | Кронштейн крана стояночного тормоза | 1; | |
| 42 | 3508010-50A | Ручной клапан и штуцер в сборе | 1; | |
| 43 | 3724031-76А | 3724031 - 76А | 1; | |
| 44 | 3724031-77А | Резиновое уплотнительное кольцо | 1; | |
| 45 | 3506260-75W | Воздухопровод на входе цилиндра с пружинным энергоаккумулятором переднего моста в сборе | 2; | |
| 46 | 3506415-80А | Фитинг передней тормозной камеры | 2; | |
| 47 | 3518015-50А | Последовательный клапан в сборе | 1; | |
| 48 | 3518025-523 | Глушитель в сборе | 1; | |
| 49 | 3518012-382 | Держатель ускорительного клапана | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
