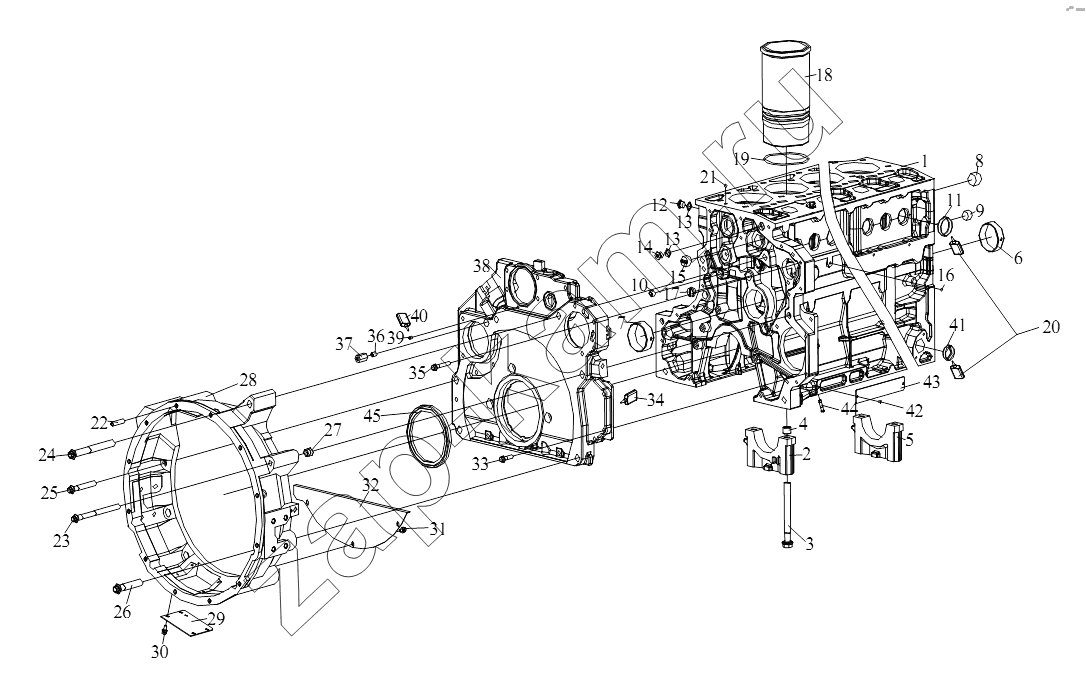

Блок цилиндров и корпус маховика
/ FAW CA 5250 (JSQP64K1T1E4)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 1002010-52D-4209462 | Подсборка блока цилиндров | 1; | |
| 2 | 1002022-52D-4253319 | Крышка упорного подшипника | 1; | |
| 3 | 1002023-52D | Болт главного подшипника | 14; | |
| 4 | 1002024-52D-4200078 | Фиксирующая втулка крышки коренного подшипника | 14; | |
| 5 | 1002021-52D-4253315 | Крышка главного подшипника | 6; | |
| 6 | 1006024-52D-4200021 | Втулка кулачкового вала | 6; | |
| 7 | 1006028-52D-4200022 | Втулка кулачкового вала | 1; | |
| 8 | 1002607-52D-1180890 | Заглушка | 1; | |
| 9 | 1002613-52D-1180906 | Заглушка | 1; | |
| 10 | 1002619-52D-1182031 | Заглушка | 2; | |
| 11 | 1002623-52D-1179635 | Чашкообразный заглушитель | 10; | |
| 12 | 1002622-52D-1100940 | Заглушка | 2; | |
| 13 | 1104617-52D-1118693 | Уплотнительная прокладка | 1; | |
| 14 | 1002626-52D-1110423 | Заглушка | 2; | |
| 15 | 1110076-52D-4202518 | Направляющая втулка 2- го/3- го цилиндра | 6; | |
| 16 | 1110078-52D-4202517 | Направляющая втулка 5- го/6- го цилиндра | 1; | |
| 17 | 1002627-52D-4226536 | Заглушка | 1; | |
| 18 | 1002016-52D-4253935 | Гильза цилиндра | 6; | |
| 19 | 1002017-52D | О- образное резиновое уплотнительное кольцо - гильза цилиндра | 12; | |
| 20 | JA1002-52D-3-1016125 | Крепежный материал | 1; | |
| 21 | 1307649-52D-1116956 | Стальной шар | 1; | |
| 22 | CQ1201035 | Шпилька | 12; | |
| 23 | 1002667-52D-1181429 | Болт с шестигранной головкой и многоугольным фланцем | 1; | |
| 24 | 1002668-52D-1181430 | Болт с шестигранной головкой и многоугольным фланцем | 1; | |
| 25 | 1002669-52D-1181428 | Болт с шестигранной головкой и многоугольным фланцем | 1; | |
| 26 | 1002672-52D-1181397 | Болт с шестигранной головкой и многоугольным фланцем | 3; | |
| 27 | 1002064-52D-4282960 | Фиксирующая втулка | 2; | |
| 28 | 1002061-52D-4254154 | Картер маховика | 1; | |
| 29 | 1002063-52D-4259780 | Накладка корпуса маховика | 1; | |
| 30 | CQ1500616F36 | Болт с шестигранной головкой и направляющим подголовником | 4; | |
| 31 | CQ1500612F36 | Болт с шестигранной головкой и направляющим подголовником | 3; | |
| 32 | 1002071-52D-4256649 | Пылезащитная накладка корпуса маховика | 1; | |
| 33 | 1009626-52D-1143362 | Болт с шестигранной головкой и фланцем | 12; | |
| 34 | JA1002-52D-4-1016128 | Уплотнительный материал | 1; | |
| 35 | 1010627-52D-1181438 | Болт с шестигранной головкой и фланцем | 4; | |
| 36 | 1002656-52D-1179123 | Резьбовая втулка | 3; | |
| 37 | 1002052-52D-4282861 | Резьбовая втулка 1 | 1; | |
| 38 | 1002051-30D | Крышка картера шестерни | 1; | |
| 39 | 1002653-52D-1125590 | Контрвинт с внутренним шестигранником и плоской головкой | 1; | |
| 40 | JA1002-52D-2-1016127 | Уплотнительный материал | 1; | |
| 41 | 1002620-52D-1179634 | Чашкообразный заглушитель | ; | |
| 42 | 1002628-52D-1174823 | Заклепка | 2; | |
| 43 | 1002201A52D | Заводская табличка двигателя | 1; | |
| 44 | 1004076-52D-4207521 | Сопло охлаждения поршня | 6; | |
| 45 | 1005105-52D | Задний сальник коленвала в сборе | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
