Масляный радиатор
/ FAW CA 5250 (JSQP64K1T1E4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

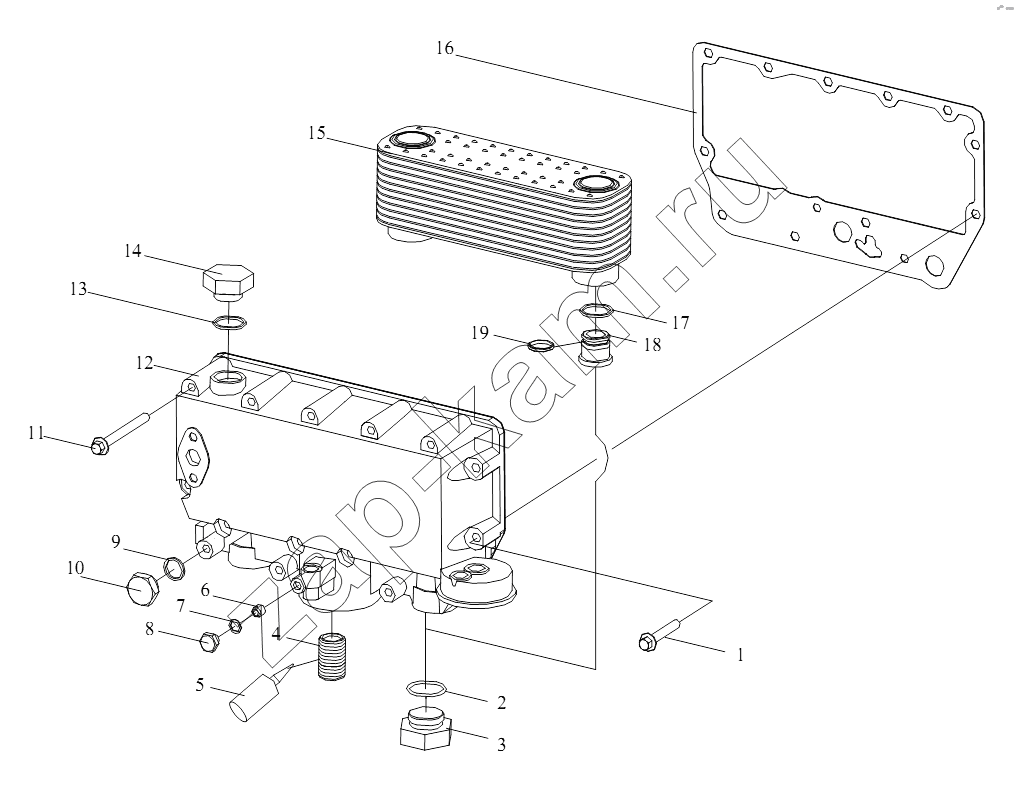

Схема/чертеж: Масляный радиатор / FAW CA 5250 (JSQP64K1T1E4)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 1013616-52D-1181431 Болт с шестигранной головкой и фланцем 3; -
2 1013628-52D-1178213 Уплотнительное кольцо 2; -
3 1013627-52D-1151645 Заглушка 2; -
4 1013043-52D-4197729 Резьбовая втулка 1; -
5 JA1011-52D-1-1016123 Крепежный материал 1; -
6 1013644-30D-1172112 Резьбовые детали 1; -
7 3509643-52D-1118659 Уплотнительная прокладка 1; -
8 1013646-52D-1131075 Заглушка 1; -
9 1013621-52D-1118713 Уплотнительная прокладка 1; -
10 1013617-52D-1182177 Заглушка 1; -
11 1013619-52D-1143364 Болт с шестигранной головкой и фланцем 10; -
12 1013041-52D-4259103 Корпус масляного радиатора 1; -
13 1013633-52D-1118760 Уплотнительная прокладка 1; -
14 1013632-52D-1148158 Заглушка 1; -
15 1013035-30D-4209930 Масляный радиатор в сборе 1; -
16 1013013-52D-4205734 Уплотнительная прокладка - Накладка масляного радиатора 1; -
17 3509634-52D-1118759 Уплотнительная прокладка 2; -
18 1013026-52D-4209108 Винт с круглой головкой 2; -
19 1013629-52D-4201286 Уплотнительное кольцо 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
