Панель приборов (VI)
/ FAW CA 5250 (JSQP64K1T1E4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

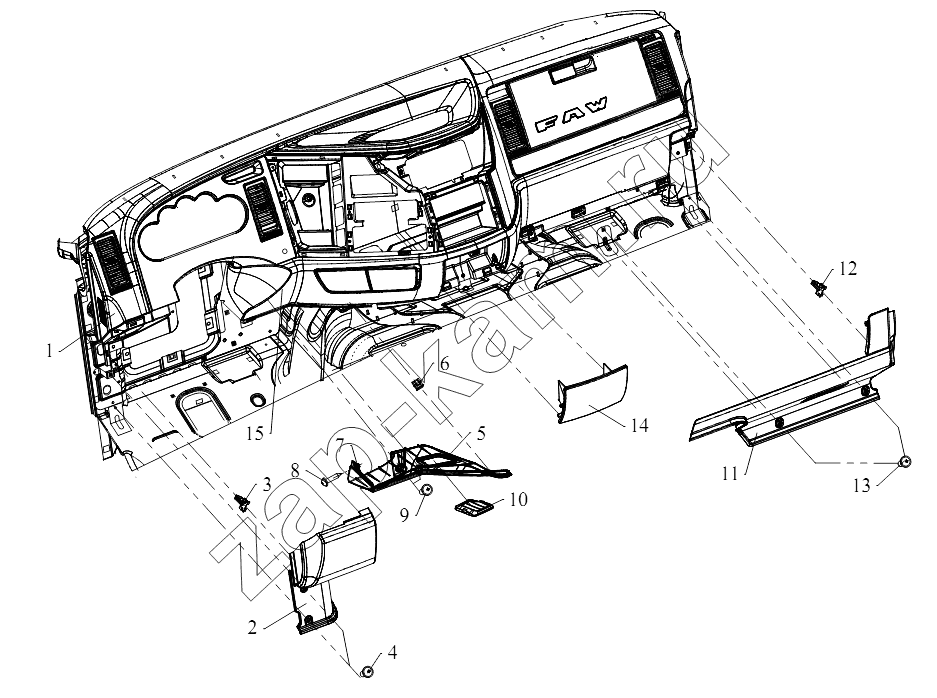

Схема/чертеж: Панель приборов (VI) / FAW CA 5250 (JSQP64K1T1E4)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 5310030-А09 Приборная панель в сборе 1; -
2 5310211-А01 Левый нижний щиток 1; -
3 5310056-A01 Металлическая пластина А 3; -
4 Q2360620F6 Комбинированный винт с крестообразными шлицами 2; -
5 5310216-A01 Левый средний нижний щиток 1; -
6 5310217-A01 Металлическая пластина С 3; -
7 5310033-A01 Замковая гайка 1; -
8 CQ2714219 Самонарезающий винт с крестообразными шлицами 1; -
9 Q2360620F6 Комбинированный винт с крестообразными шлицами 2; -
10 5310218-A01 Левая решетка обдува ног 1; -
11 5310241-A09 Правый нижний защитный щит 1; -
12 5310056-A01 Металлическая пластина А 6; -
13 Q2360620F6 Комбинированный винт с крестообразными шлицами 2; -
14 5310265-A01 Центральный нижний ящик для мелочей в сборе 1; -
15 5310310-A09 Поперечина приборной панели в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
