Тормоз среднего моста
/ FAW CA 5250 (JSQP64K1T1E4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

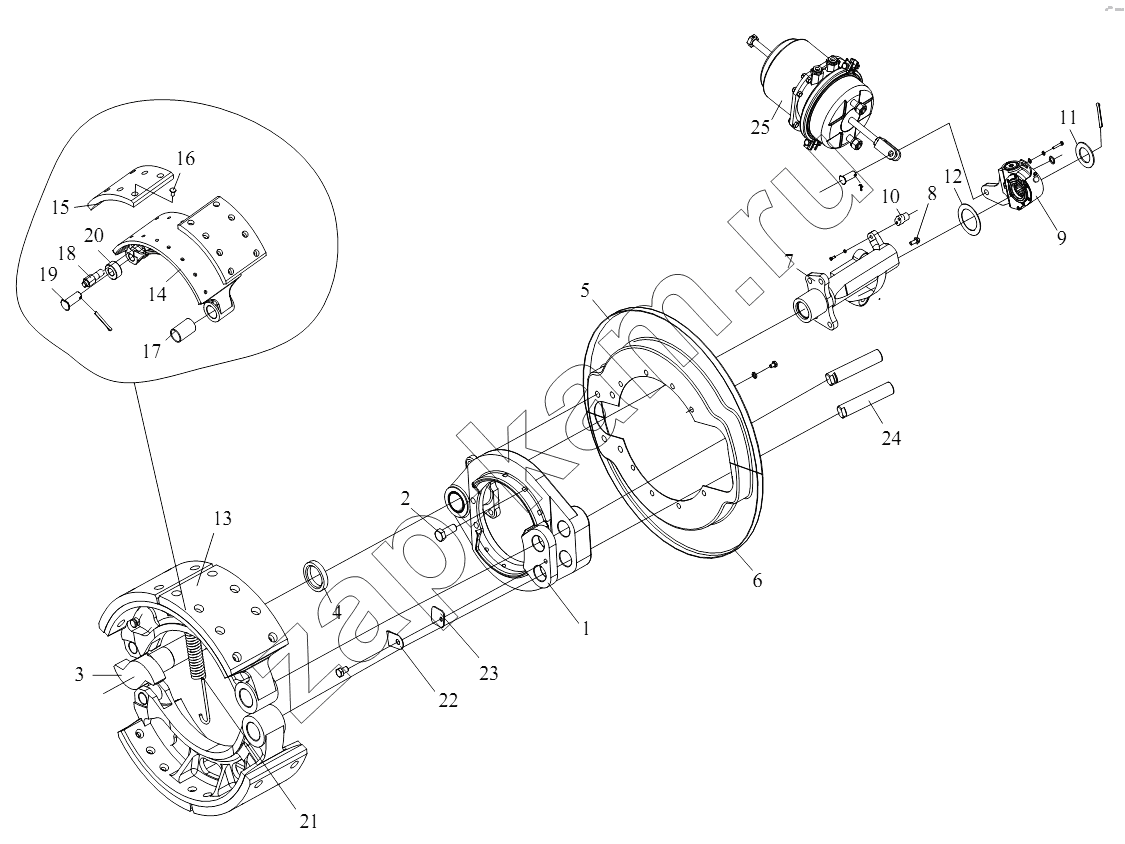

Схема/чертеж: Тормоз среднего моста / FAW CA 5250 (JSQP64K1T1E4)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
3503020-362 3503020-362 Правый тормоз среднего моста в сборе 1; -
Q5003025 Q5003025 Шплинт 2; -
Q5101438 Q5101438 Штифт 2; -
Q40114 Q40114 Шайба 2; -
CQ1501016 CQ1501016 Болт 2; -
Q5004030 Q5004030 Штифт 4; -
CQ34016 CQ34016 Гайка 4; -
3502375-1H 3502375-1H Тормозная колодка 2; -
Q40108 Q40108 Шайба 4; -
CQ35208 CQ35208 Гайка 2; -
CQ1500610 CQ1500610 Болт 12; -
Q40306 Q40306 Пружинная шайба 12; -
CQ1500870 CQ1500870 Болт с шестигранной головкой и направляющим подголовником 2; -
3503127-362 3503127-362 Кронштейн левого тормоза среднего моста 1; -
3503015-362 3503015-362 Левый тормоз среднего моста в сборе 1; -
Q40306 Q40306 Пружинная шайба 16; -
CQ1500610 CQ1500610 Болт 16; -
Q5006035 Q5006035 Штифт 2; -
1 3502026-362 Кронштейн заднего тормоза 2; -
2 3502038-1H Стопорный болт 16; -
3 3501152-362 Передний правый тормозной кулак 1; -
3 3501151-362 Передний левый тормозной кулак 1; -
4 3501134-4Е Шайба кулачка 2; -
5 3502032D240 Пылеотбойник левый нижний (правый верхний) заднего тормоза 2; -
6 3502031D240 Пылеотбойник левый верхний (правый нижний) заднего тормоза 2; -
7 3503128-362 Кронштейн среднего правого кулачка 1; -
8 3502038-02 Болт 8; -
9 3502205-362 Задний регулировочный рычаг в сборе 2; -
10 3501033-242 Втулка 2; -
11 3501157-01 Регулировочная шайба 2; -
12 3501156-01 Регулировочная шайба ; -
13 3502380-1H Тормозная колодка 2; -
14 3502391-4Е Задняя тормозная колодка 4; -
15 3502407-4Е Фрикционная накладка задней тормозной колодки 8; -
16 3501408-92 Заклепка 96; -
17 3501396-4Е Втулка - пластинка колодки тормоза 4; -
18 3501393-02 Штифт возвратной пружины 4; -
19 3501398-02 Штифт 4; -
20 3501397-02 Ролик тормозной колодки 4; -
21 3502436-4Е Возвратная пружина 2; -
22 3501087-4Е Застежка крепежного болта отбойника вала колодки 2; -
23 3501086-4Е Планка 2; -
24 3502082-4Е Валик задней тормозной колодки 4; -
25 3530010-362 Пружинный тормозной цилиндр 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
