Воздушный компрессор (II)
/ FAW CA 5250 (JSQP64K1T1E4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

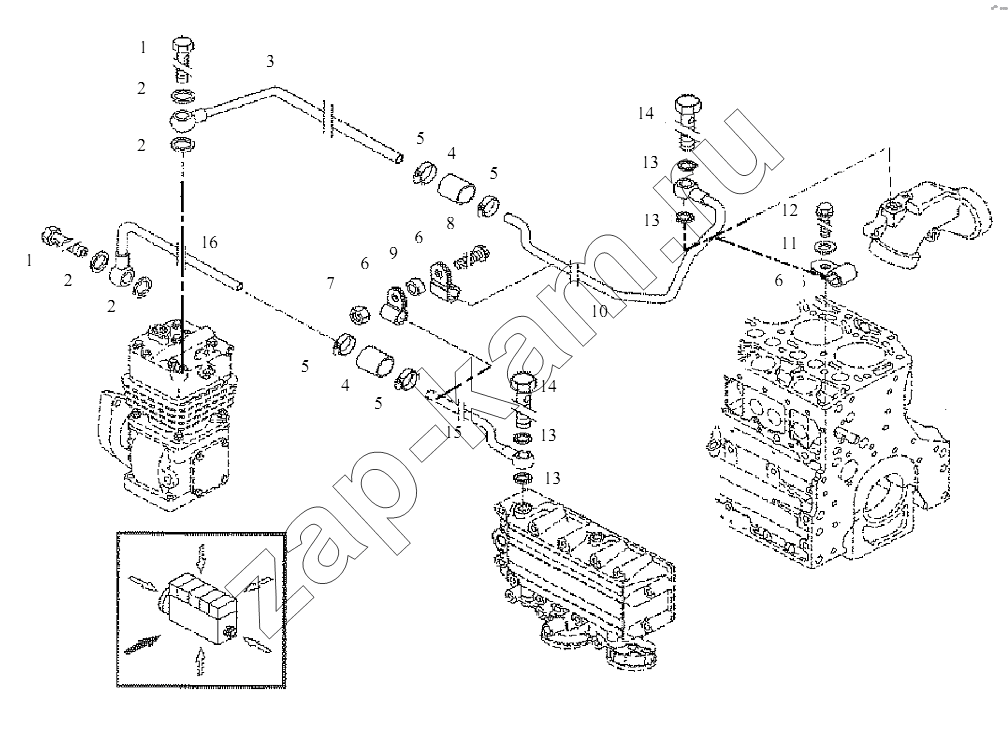

Схема/чертеж: Воздушный компрессор (II) / FAW CA 5250 (JSQP64K1T1E4)
1
1
2
2
2
2
3
4
4
5
5
5
5
6
6
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
Поз. Артикул Название детали Кол-во Цена
3509085-52D 3509085-52D Фитинг - штуцер охлаждающего водопровода воздушного компрессора в сборе 1; -
1 3509659-52D-1137064 Полый болт 2; -
2 3509663-52D-1118699 Уплотнительная прокладка 4; -
3 3509060-52D-4208502 Обратный водовод в сборе 1; -
4 3509647-52D-1180571 Резиновый трубопровод 2; -
5 CQ67625 Червячный хомутик 4; -
6 3509679-52D-1175860 Зажим трубы 3; -
7 CQ34008 Гайка 1; -
8 3509639-52D-1181432 Болт с шестигранной головкой и фланцем 1; -
9 3509021-52D-3360758 Промежуточная втулка 1; -
10 3509035-52D-4251818 Возвратный водопровод воздушного компрессора в сборе 1; -
11 3509638-52D-1148124 Шайба 1; -
12 3509646-52D-1181436 Болт с шестигранной головкой и фланцем 1; -
13 1013633-52D Уплотнительная прокладка 4; -
14 3509637-52D Полый болт 2; -
15 3509055-52D Впускной водопровод в сборе 1; -
16 3509030-52D Впускной водопровод воздушного компрессора в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
