1S32511190301 Air intake device-2
/ Foton 3253DLPJE-0RZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

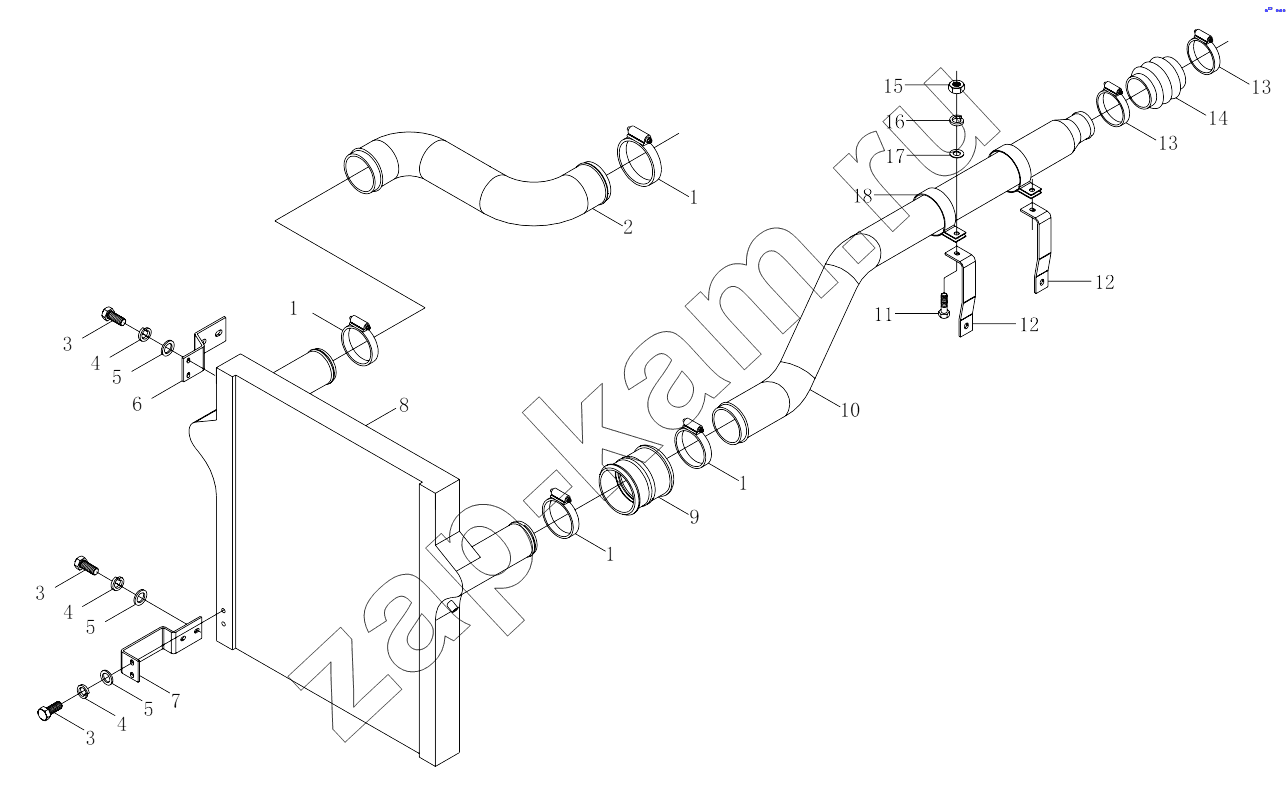

Схема/чертеж: 1S32511190301 Air intake device-2 / Foton 3253DLPJE-0RZA01
1S32511190301
1
1
1
1
2
3
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1S32511190301 1S32511190301 Air intake device 1; -
1 1424211900002 Hoop 5; -
2 1325111903004 Charge air cooler air exhaust pipe 1; -
3 Q150B0820 Болт 12; -
4 Q40308 Шайба пружинная 12; 30 ₽ - 60 ₽
5 Q40108 Плоская шайба 12; -
6 1325111980050 Charge air cooler fixing bracket 1; -
7 1325111903050 Charge air cooler fixing bracket 1; -
8 1325111980045 Charge air cooler assy 1; -
9 1331111930032 Connecting hose 1; -
10 1325111903005 Charge air cooler air intake pipe 1; -
11 Q150B1040 Болт 2; -
12 1325111903010 Fixing support, charge air cooler 2; -
13 1320611980013 Хомут тип Т 2; -
14 1417111981306 Rubber hoses 1; -
15 Q340B10 Гайка 2; 100 ₽
16 Q40310 Шайба пружинная 2; -
17 Q40110 Плоская шайба 2; -
18 1324211900009 Charge air cooler pipe hoop 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
