1S325313100H1 Radiator
/ Foton 3253DLPJE-0RZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

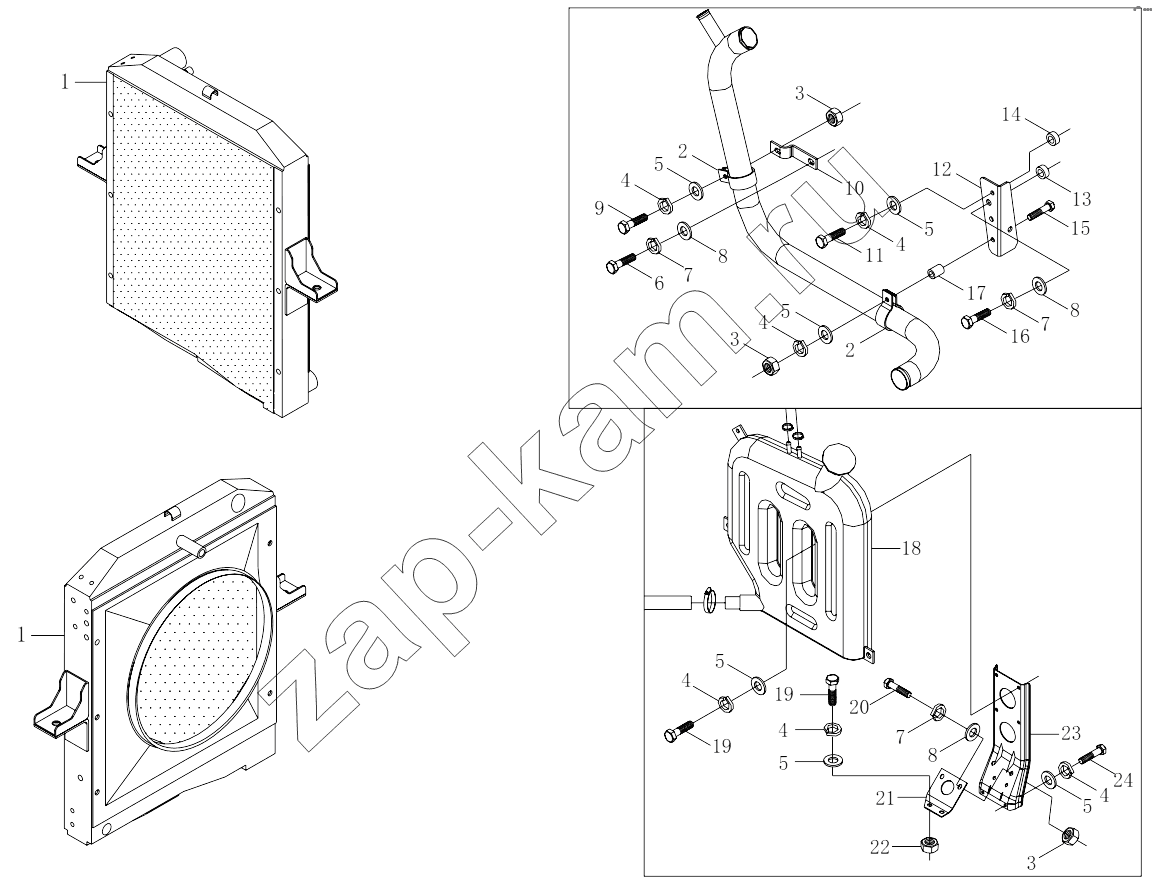

Схема/чертеж: 1S325313100H1 Radiator / Foton 3253DLPJE-0RZA01
1S325313100H1
1
1
2
2
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1S325313100H1 1S325313100H1 Radiator 1; -
1 1125113106001 Radiator with fan cowl assy 1; -
2 1417013100019 Зажим 2; -
3 Q340B08 Гайка 2; -
4 Q40308 Шайба пружинная 21; 30 ₽ - 60 ₽
5 Q40108 Плоская шайба 17; -
6 Q150B1050 Болт 1; -
7 Q40310 Шайба пружинная 4; -
8 Q40110 Плоская шайба 4; -
9 Q150B0840 Болт 1; -
10 1417013100008 Fixing bracket, water pipe 1; -
11 Q150B0830 Болт 1; -
12 1417013100012 Кронштейн 1; -
13 1417013100018 Прокладка мягкая 2; -
14 1417013100020 Прокладка мягкая 1; -
15 Q150B0860 Болт 1; -
16 Q150B1080 Болт 1; -
17 1417013100022 Втулка ограничительная 1; -
18 1124113100005 Бачок расширительный системы охлаждения 1; -
19 Q150B0825 Болт 8; -
20 Q150B1020 Болт 2; -
21 1124113100006 Кронштейн дополнительного расширительного бачка системы охлаждения 1; -
22 Q340B10 Гайка 2; 100 ₽
23 1124113100004 Кронштейн расширительного бачка системы охлаждения 1; -
24 Q150B0816 Болт 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
