1S32531751501 Gearbox suspension
/ Foton 3253DLPJE-0RZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

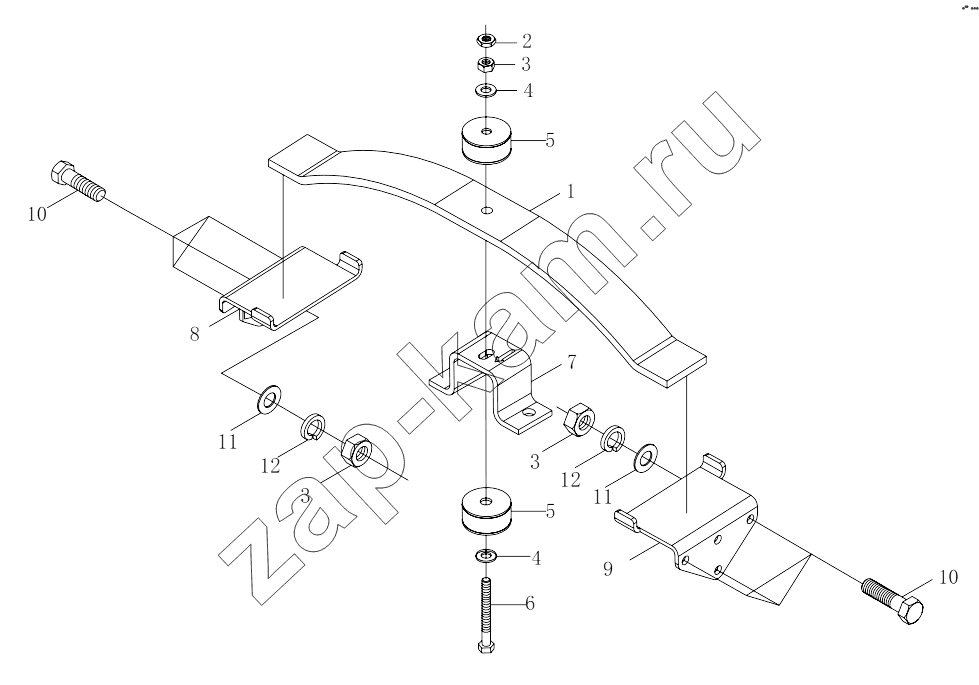

Схема/чертеж: 1S32531751501 Gearbox suspension / Foton 3253DLPJE-0RZA01
1
2
3
3
3
4
4
5
5
6
7
8
9
10
10
11
11
12
12
Поз. Артикул Название детали Кол-во Цена
1S32531751501 1S32531751501 Gearbox suspension 1; -
1 1122917500011 Spring beam 1; -
2 Q350B12 Hexagon thin nut 1; -
3 Q340B12 Гайка крепления кронштейн нижней подножки 7; -
4 Q40212 Шайба 2; -
5 1115013200001 Подушка радиатора системы охлаждения нижняя 2; -
6 Q150B12110 Болт 1; -
7 1325317581009 Spring beam connecting bracket 1; -
8 1325117510007 LH bracket 1; -
9 1325117500003 Spring beam bracket 1; -
10 Q150B1245 Болт крепления кронштейн нижней подножки 6; -
11 Q40112 Плоская шайба 6; -
12 Q40312 Шайба пружинная 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
