1S32532801501 Frame assy
/ Foton 3253DLPJE-0RZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

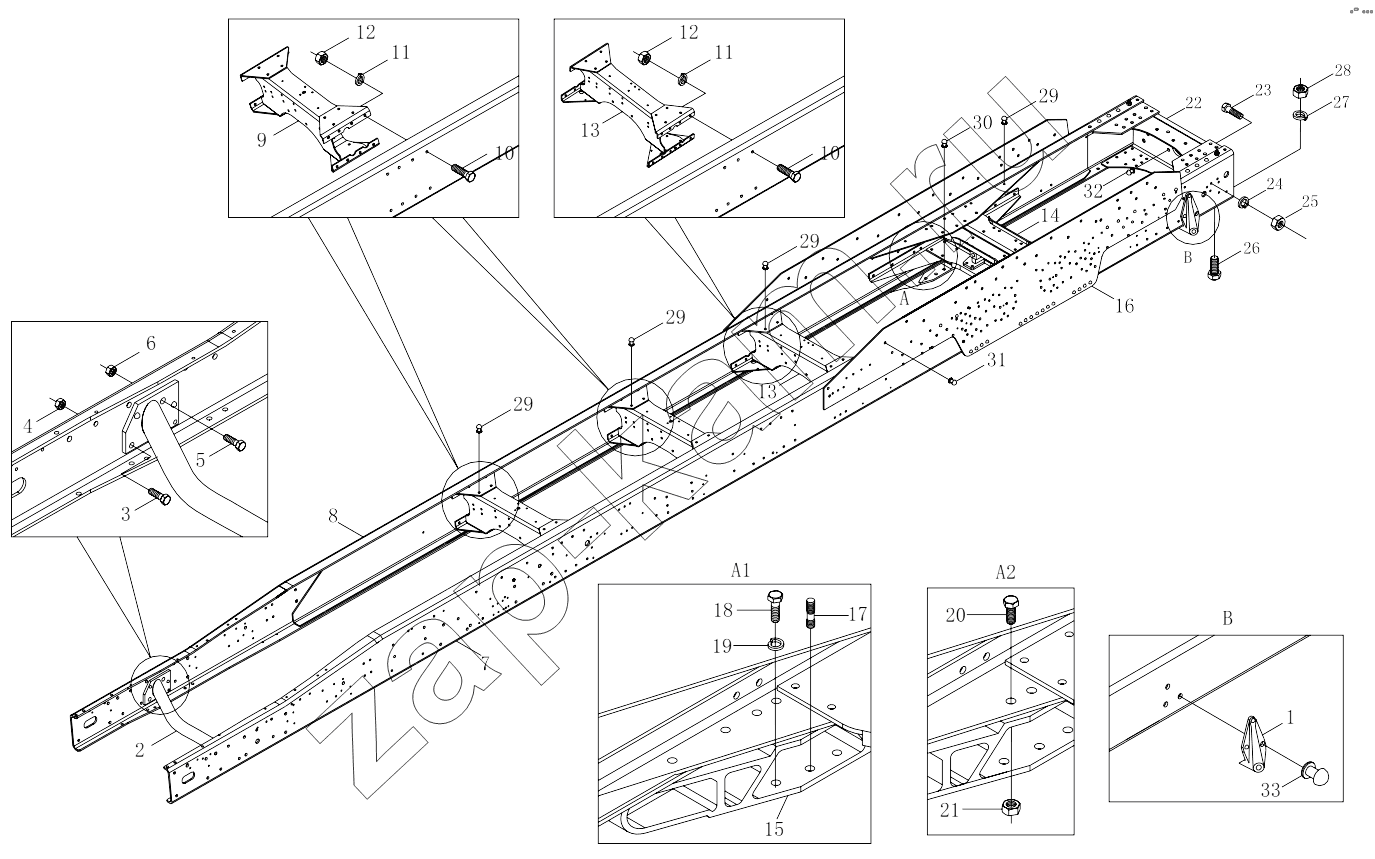

Схема/чертеж: 1S32532801501 Frame assy / Foton 3253DLPJE-0RZA01
1325328015001
1S32532801501
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
29
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
1325328015001 1325328015001 Frame assy 1; -
1S32532801501 1S32532801501 Frame assy 1; -
1 1417028000016 Rear stabilizer bar support 2; -
2 1325128002052 Tubular cross member assy 1; -
3 Q150B1440 Болт 2; -
4 Q340B14 Гайка 2; -
5 Q150B1645 Болт 2; -
6 Q340B16 Гайка 2; -
7 1325328015002 LH longitudinal member assy 1; -
8 1325328015003 RH longitudinal member assy 1; -
9 1325128080080 #1 cross beam assy 2; -
10 Q151B1445 Болт с шестигранной головкой, тонкий клык 24; -
11 Q40314 Шайба пружинная 24; -
12 Q341B14 Гайка 24; -
13 1325128080086 Sixth cross-member assy 1; -
14 1325128080092 Cross beam assy 1; -
15 1331128000038 Middle supprting base 2; -
16 1325128080098 Reinforced side connecting plate 2; -
17 1325128002051 Stud 8; -
18 1331128000040 Hexagon head bolt-non-standand 14; -
19 Q40316 Шайба пружинная 24; -
20 Q151B1650 Болт с тонкой резьбой 16; -
21 Q341B16 Гайка 8; -
22 1325128080099 Rear reinforcement beam assy 1; -
23 Q150B1445 Болт 12; -
24 Q40314 Шайба пружинная 12; -
25 Q33414 Гайка металлическая 12; -
26 Q150B1240 Болт крепления поводка стеклоочистителя 4; -
27 Q40312 Шайба пружинная 14; -
28 Q340B12 Гайка крепления кронштейн нижней подножки 4; -
29 Q4501446 Клепка 42; -
30 Q4501458 Half circular head rivet 82; -
31 Q4501450 Half circular head rivet 46; -
32 Q4501242 Заклепка с полукруглой головкой 6; -
33 Q4501655 Half circular head rivet 6; -
