1S42531730801 Gearbox operation mechanism
/ Foton 3253DLPJE-0RZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

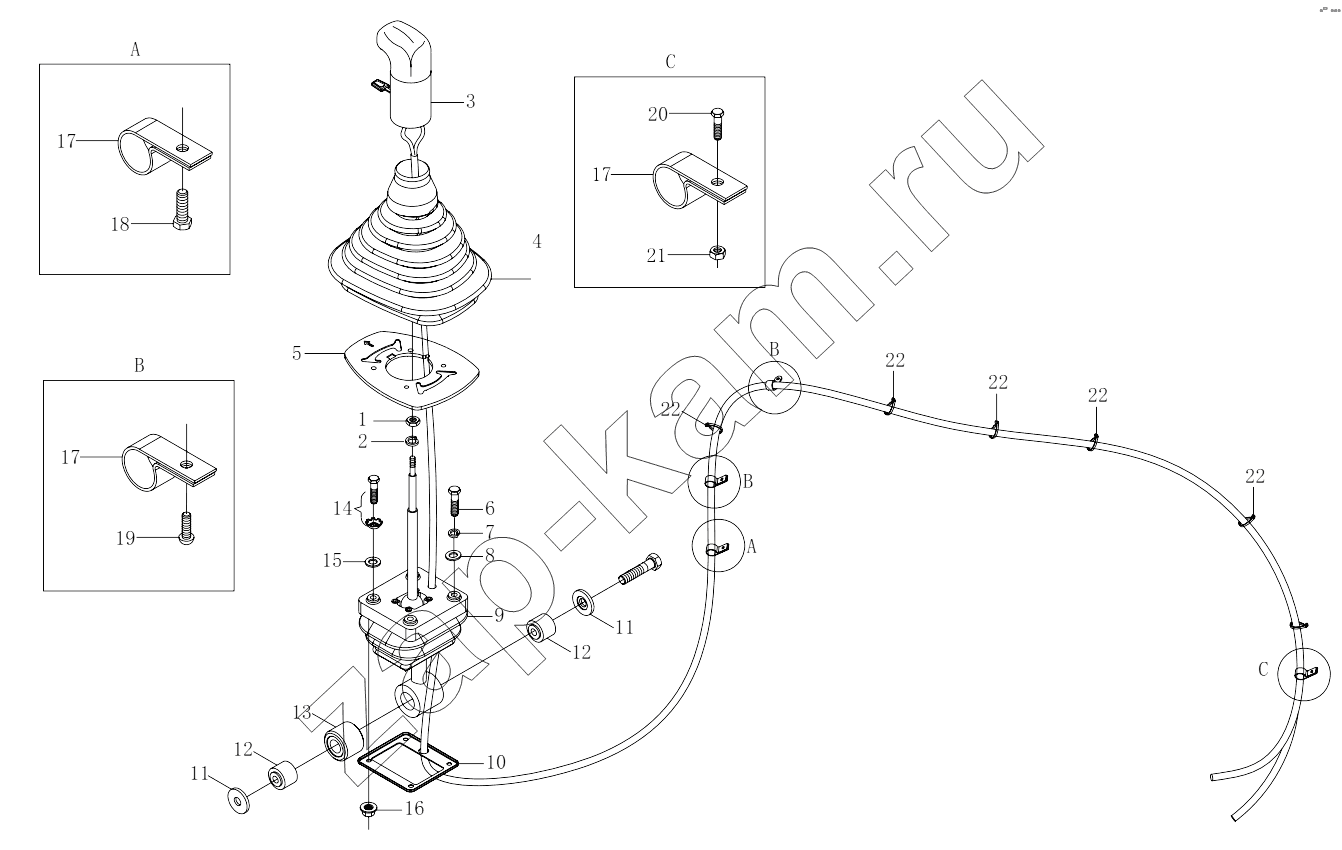

Схема/чертеж: 1S42531730801 Gearbox operation mechanism / Foton 3253DLPJE-0RZA01
1S42531730801
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
17
17
18
19
20
21
22
22
22
22
22
Поз. Артикул Название детали Кол-во Цена
1S42531730801 1S42531730801 Gearbox operation mechanism 1; -
1 Q340B10 Гайка 1; 100 ₽
2 Q40310 Шайба пружинная 1; -
3 1425317303003 Handle w/ valve assy 1; -
4 1424217300003 Upper dust cover 1; -
5 1424217300004 Upper pressure plate 1; -
6 Q150B0625 Болт 1; -
7 Q40106 Плоская шайба 1; -
8 Q40306 Шайба пружинная 1; -
9 1425317303002 Operation mechanism assy 1; -
10 1424217300005 Low pressure plate 1; -
11 1424217300008 Sealing gasket 2; -
12 1424217300007 Compound bush 1; -
13 1424217300006 Middle spacer bush 1; -
14 Q1440865 Hexagon head bolt and external sawtoothed locking-washer combination 1; -
15 Q40108 Плоская шайба 1; -
16 Q33008 Гайка шестигранная с буртиком 1; -
17 1B24981200026 Скоба 4; -
18 Q150B0820 Болт 3; -
19 Q2214216 Tapping screw 1; -
20 Q150B0830 Болт 1; -
21 Q340B08 Гайка 1; -
22 1417035600187 Хомут ленточный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
