1S4253356A001 Brake pipeline-relay valve module
/ Foton 3253DLPJE-0RZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

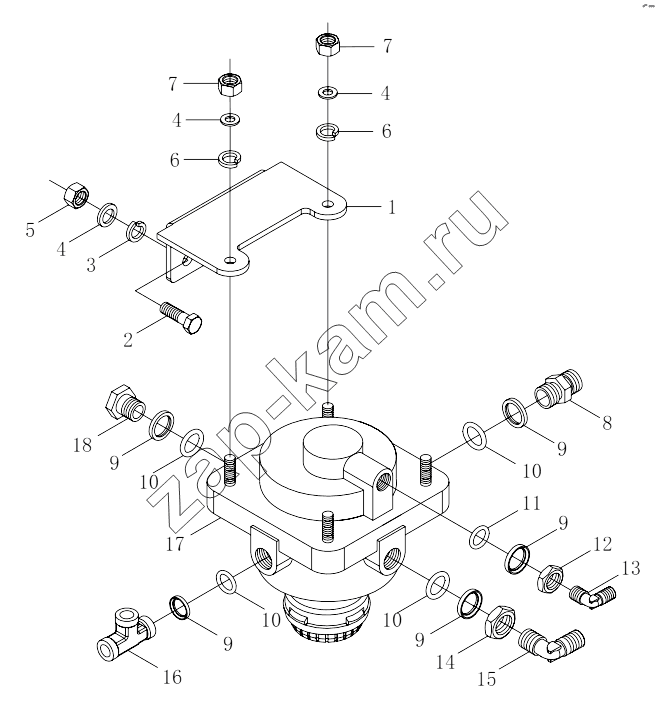

Схема/чертеж: 1S4253356A001 Brake pipeline-relay valve module / Foton 3253DLPJE-0RZA01
1S4253356A001
1
2
3
4
4
4
5
6
6
7
7
8
9
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1S4253356A001 1S4253356A001 Brake pipeline-relay valve module 1; -
1 1125135680099 Relay valve support 1; -
2 Q150B1045 Болт 2; -
3 Q40310 Шайба пружинная 2; -
4 Q40110 Плоская шайба 4; -
5 Q340B10 Гайка 2; 100 ₽
6 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
7 Q340B08 Гайка 2; -
8 1417035600174 Штуцер 1; -
9 1417035600120 Сальник 4; -
10 NMO20X2.65G Кольцевое резиновое уплотнение 4; -
11 NMO14x2.65G Rubber O-ring seal 1; -
12 Q351B16T15 Hexagon thin nut-fine thread 1; -
13 1417035600172 Union elbow 1; -
14 Q351B22T15 Гайка фитинга воздушного ресивера 3; -
15 1324035680019 Коннектор угловой 1; -
16 1417035600020 Ferrule-type Tee union 1; -
17 1425335601038 Middle axle relay valve 1; -
18 Q617B22 Винт - заглушка с шестигранной головкой 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
