1S41891200601 Exhaust system-1
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

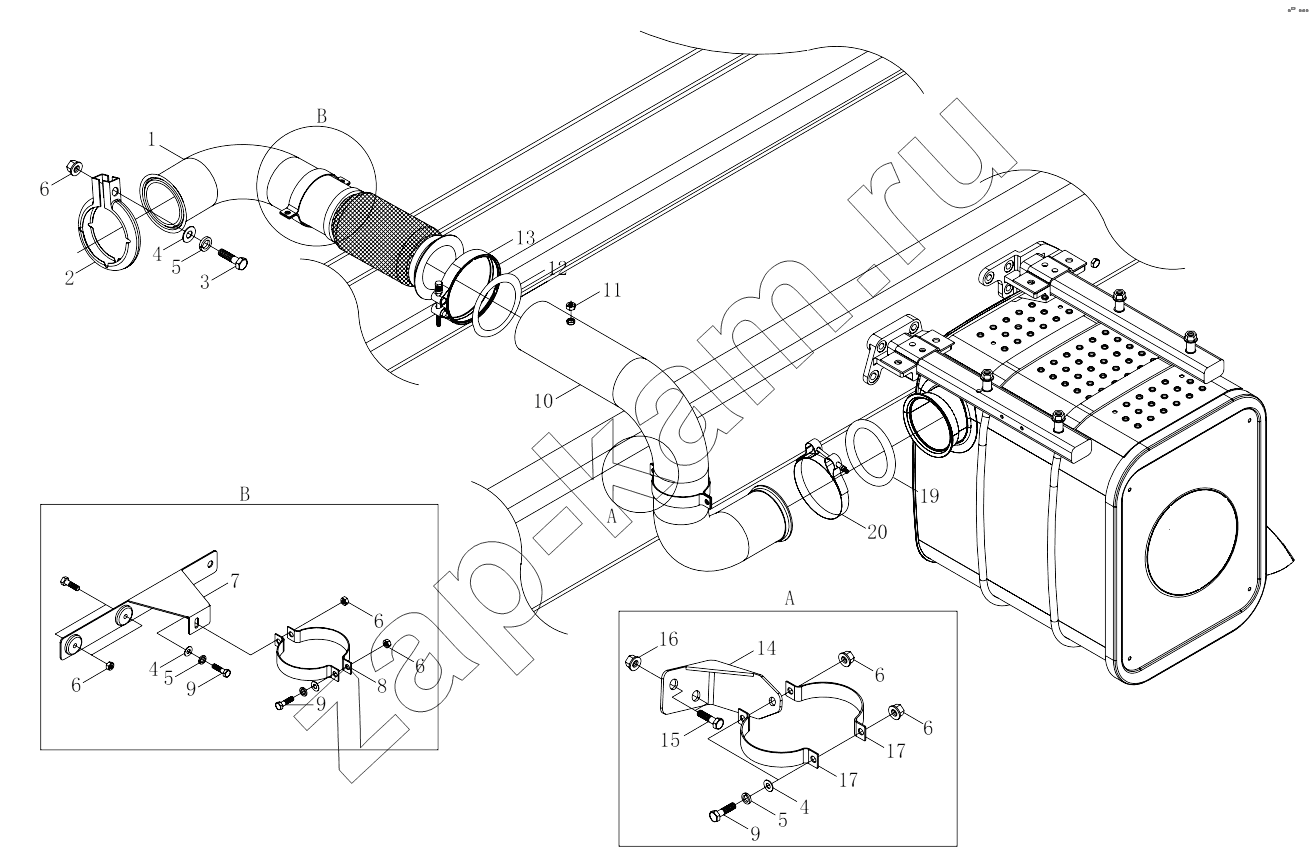

Схема/чертеж: 1S41891200601 Exhaust system-1 / Foton 4189SLFKA-AEZA01
1S41891200601
1
2
3
4
4
4
5
5
5
6
6
6
6
6
6
7
8
9
9
9
10
11
12
13
14
15
16
17
17
19
20
Поз. Артикул Название детали Кол-во Цена
1S41891200601 1S41891200601 Exhaust system 1; -
1 H4120060001A0 Exhaust pipe weldment 1 1; -
2 1541135641006 Exhaust pipe clip 1; -
3 Q150B1060 Болт крепления главного цилиндра сцепления 1; -
4 Q40110 Плоская шайба 5; -
5 Q40310 Шайба пружинная 5; -
6 Q340B10 Гайка 7; 100 ₽
7 1325312060006 Exhaust pipe bracket 1; -
8 1425312001104 Clamp 2; -
9 Q150B1035 Болт 4; -
10 H4120080002A0 Exhaust pipe wledment assembly 1; -
11 1116712001013 Mounting nut, injector 1; -
12 1325312060018 Seal pad 1; -
13 1325312060019 Clamp 1; -
14 H4120180001A0 Exhaust pipe bracket 1; -
15 Q150B1435 Болт 6; -
16 Q33214 Prevailing torque type all-metal hexagon nuts,style 2 16; -
17 1425312001104 Clamp 2; -
18 1325312060012 Exhaust after treatment assembly 1; -
19 1325312060018 Seal pad 1; -
20 1325312060019 Clamp 1; -
21 1325312060007 Muffler bracket 1 1; -
22 Q150B1460 Hexagon head bolt 2; -
23 Q150B1675 Hexagon head bolt 2; -
24 Q33216 Стопорная гайка металлическая 2; -
25 H4120170001A0 Muffler bracket 2 1; -
26 Q150B1445 Болт 4; -
27 1325312060015 Welded pull rod assembly 2; -
28 Q150B1475 Hexagon head bolt 4; -
29 1325312060009 Backing plate 2; -
30 1325312060005 Fixing strap, muffler 2; -
31 H4110060002A0 Nut, strap 4; -
32 1325312060016 Heat insulation board 1; -
33 Q150B0810 Hexagon head bolt 4; -
34 Q40308 Шайба пружинная 8; 30 ₽ - 60 ₽
35 Q40108 Плоская шайба 8; -
36 1325312060017 Side guard board 1; -
37 Q150B0810 Hexagon head bolt 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
