1S41891200601 Exhaust system-1
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

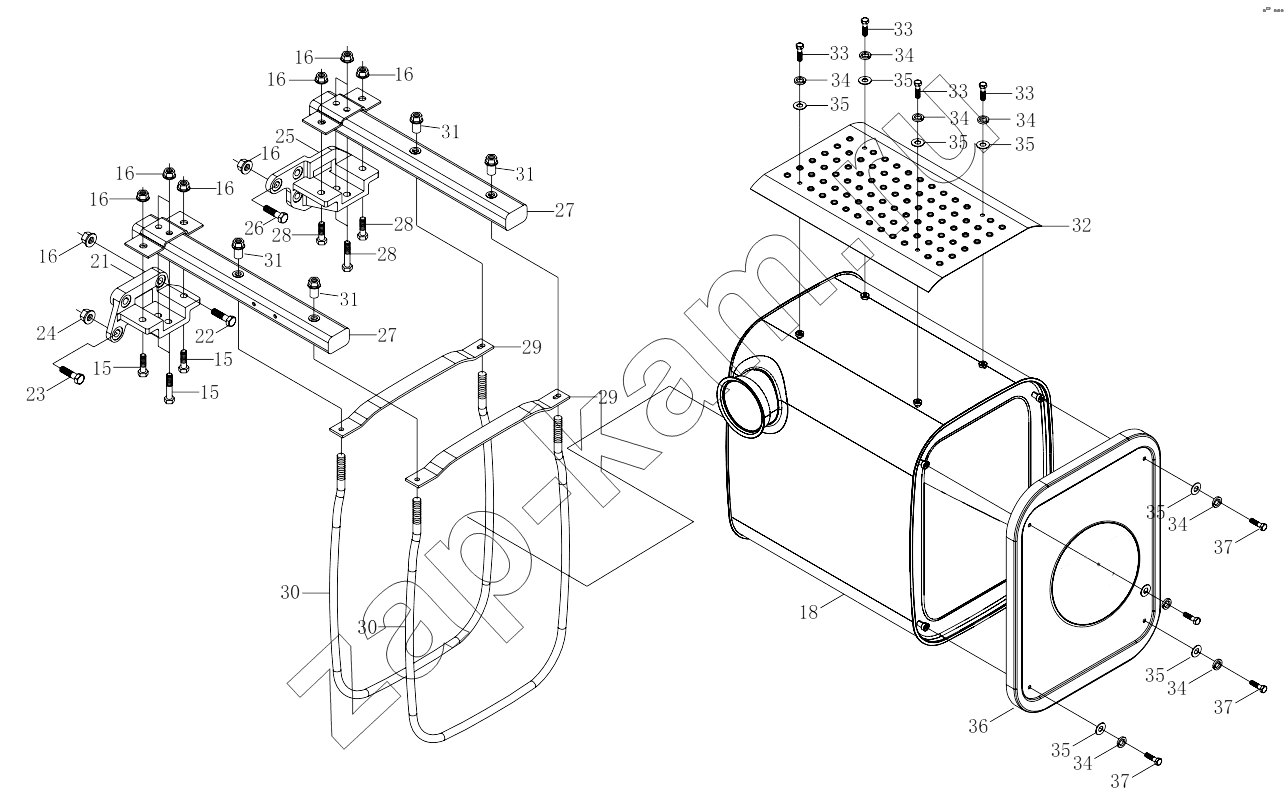

Схема/чертеж: 1S41891200601 Exhaust system-1 / Foton 4189SLFKA-AEZA01
1S41891200601
1S41891200601
1S41891200601
15
15
15
16
16
16
16
16
16
16
16
18
21
22
23
24
25
26
27
27
28
28
28
29
29
30
30
31
31
31
31
32
33
33
33
33
34
34
34
34
34
34
34
35
35
35
35
35
35
35
36
37
37
37
Поз. Артикул Название детали Кол-во Цена
1S41891200601 1S41891200601 Exhaust system 1; -
1 H4120060001A0 Exhaust pipe weldment 1 1; -
2 1541135641006 Exhaust pipe clip 1; -
3 Q150B1060 Болт крепления главного цилиндра сцепления 1; -
4 Q40110 Плоская шайба 5; -
5 Q40310 Шайба пружинная 5; -
6 Q340B10 Гайка 7; 100 ₽
7 1325312060006 Exhaust pipe bracket 1; -
8 1425312001104 Clamp 2; -
9 Q150B1035 Болт 4; -
10 H4120080002A0 Exhaust pipe wledment assembly 1; -
11 1116712001013 Mounting nut, injector 1; -
12 1325312060018 Seal pad 1; -
13 1325312060019 Clamp 1; -
14 H4120180001A0 Exhaust pipe bracket 1; -
15 Q150B1435 Болт 6; -
16 Q33214 Prevailing torque type all-metal hexagon nuts,style 2 16; -
17 1425312001104 Clamp 2; -
18 1325312060012 Exhaust after treatment assembly 1; -
19 1325312060018 Seal pad 1; -
20 1325312060019 Clamp 1; -
21 1325312060007 Muffler bracket 1 1; -
22 Q150B1460 Hexagon head bolt 2; -
23 Q150B1675 Hexagon head bolt 2; -
24 Q33216 Стопорная гайка металлическая 2; -
25 H4120170001A0 Muffler bracket 2 1; -
26 Q150B1445 Болт 4; -
27 1325312060015 Welded pull rod assembly 2; -
28 Q150B1475 Hexagon head bolt 4; -
29 1325312060009 Backing plate 2; -
30 1325312060005 Fixing strap, muffler 2; -
31 H4110060002A0 Nut, strap 4; -
32 1325312060016 Heat insulation board 1; -
33 Q150B0810 Hexagon head bolt 4; -
34 Q40308 Шайба пружинная 8; 30 ₽ - 60 ₽
35 Q40108 Плоская шайба 8; -
36 1325312060017 Side guard board 1; -
37 Q150B0810 Hexagon head bolt 4; -
