1S41892950203 Rear suspension
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

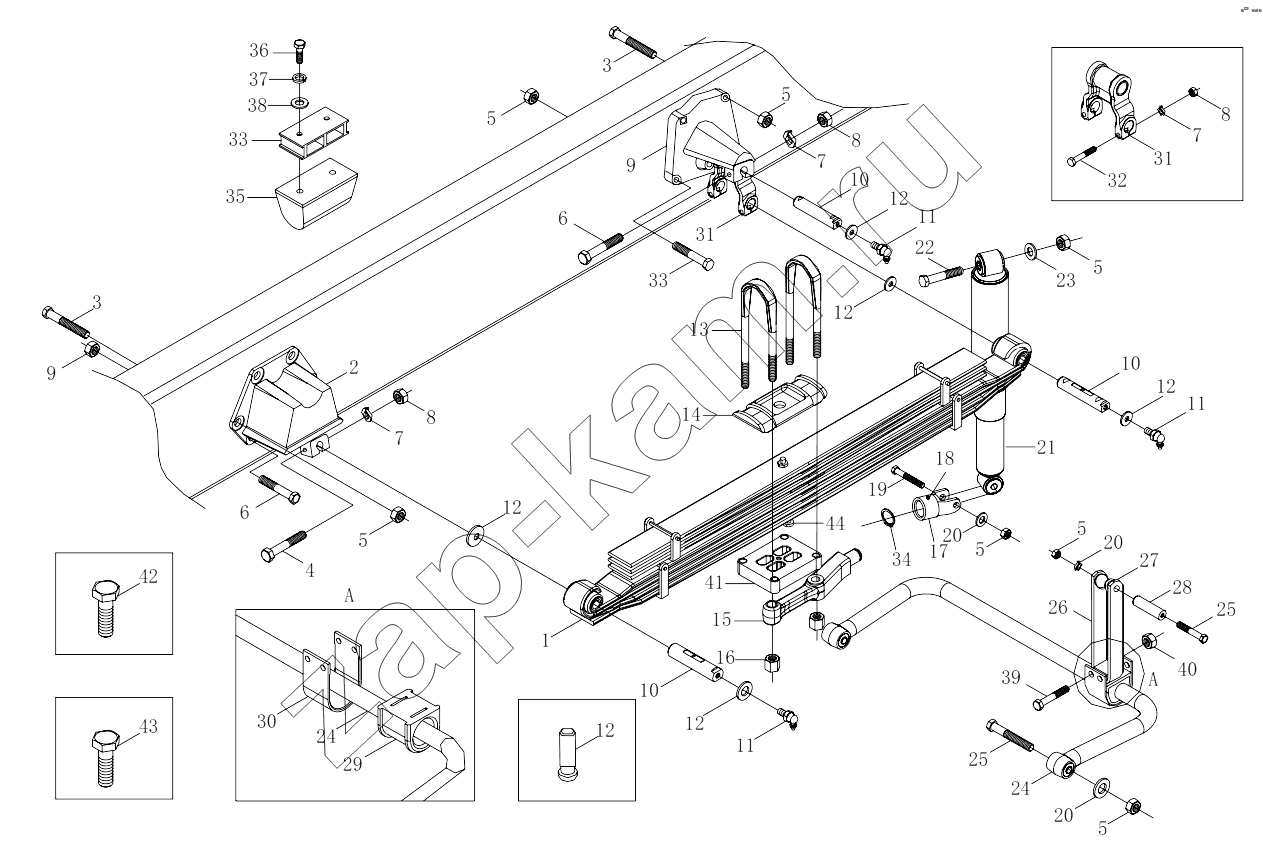

Схема/чертеж: 1S41892950203 Rear suspension / Foton 4189SLFKA-AEZA01
1
2
3
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
8
8
8
9
9
10
10
10
11
11
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
24
25
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
Поз. Артикул Название детали Кол-во Цена
1S41892950203 1S41892950203 Rear suspension 1; -
1 1419729581002 Rear leaf spring assembly 2; -
2 1417029500003 Front bracket, rear spring 2; -
3 Q151B1650 Болт с тонкой резьбой 16; -
4 Q151B1865 Hexagon bolt - Fine thread 4; -
5 1417022000004 Гайка 24; -
5 1417029200035 Гайка стремянки передней рессоры 4; -
6 Q151C1275 Болт с тонкой резьбой 4; -
7 Q40312 Шайба пружинная 6; -
8 Q341C12 Hexagon nut, style 1 - fine thread 6; -
9 1417129500003 Rear spring rear bracket 2; -
10 1417029200011 Палец рессоры 6; -
11 Q701B90 Ниппель смазочный 6; -
12 1417029200014 Шайба регулировочная 12; -
13 H4295070026A0 Rear U bolt 4; -
14 1417029500006 Rear spring pressing plate 2; -
15 1417029500010 Connecting shaft, rear shock absorber 2; -
16 1417029500027 Self-locking nut 8; -
17 1417029200019 Вилка амортизатора 2; -
18 Q700B08 Ниппель смазочный 2; -
19 1417029200020 Болт 2; -
20 Q40116 Плоская шайба 6; -
21 H4295090002A0 Rear shock absorber assembly 2; -
22 1417029200023 Болт 2; -
23 1417029500012 Washer 2; -
24 H4295310001A0 Rear stabilizer bar assembly 1; -
25 1417029500016 Bolt 4; -
26 1417029500018 Hanging bracket, rear stabilizer bar 2; -
27 1417029500015 Rear stabilizer bar bushing 4; -
28 1417029500017 Bushing 2; -
29 H4295310002A0 Rear stabilizer bar rubber mat 2; -
30 1417029500014 U connecting plate 2; -
31 1417029500008 Rear spring shackle 2; -
32 Q151C1270 Hexagon head bolt-fine thread 2; -
33 H4295080006A0 Bracket assembly, buffer block 2; -
34 Q43134 Шайба гровера 2; -
35 1417029500011 Rear damping block assembly 2; -
36 Q150B1055 Шестигранный болт 4; -
37 Q40310 Шайба пружинная 4; -
38 Q40110 Плоская шайба 4; -
39 Q151C12100 Hex bolt-fine thread 4; -
40 1117022000006 Гайка самоконтрящаяся 4; -
41 1425129580012 Backing plate, spring 2; -
42 Q151B1445 Болт с шестигранной головкой, тонкий клык 4; -
43 Q151B1450 Болт с тонкой резьбой 6; -
44 1417329202007 Dowel pin 2; -
