1S41893400201 Steering gear and accessories
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

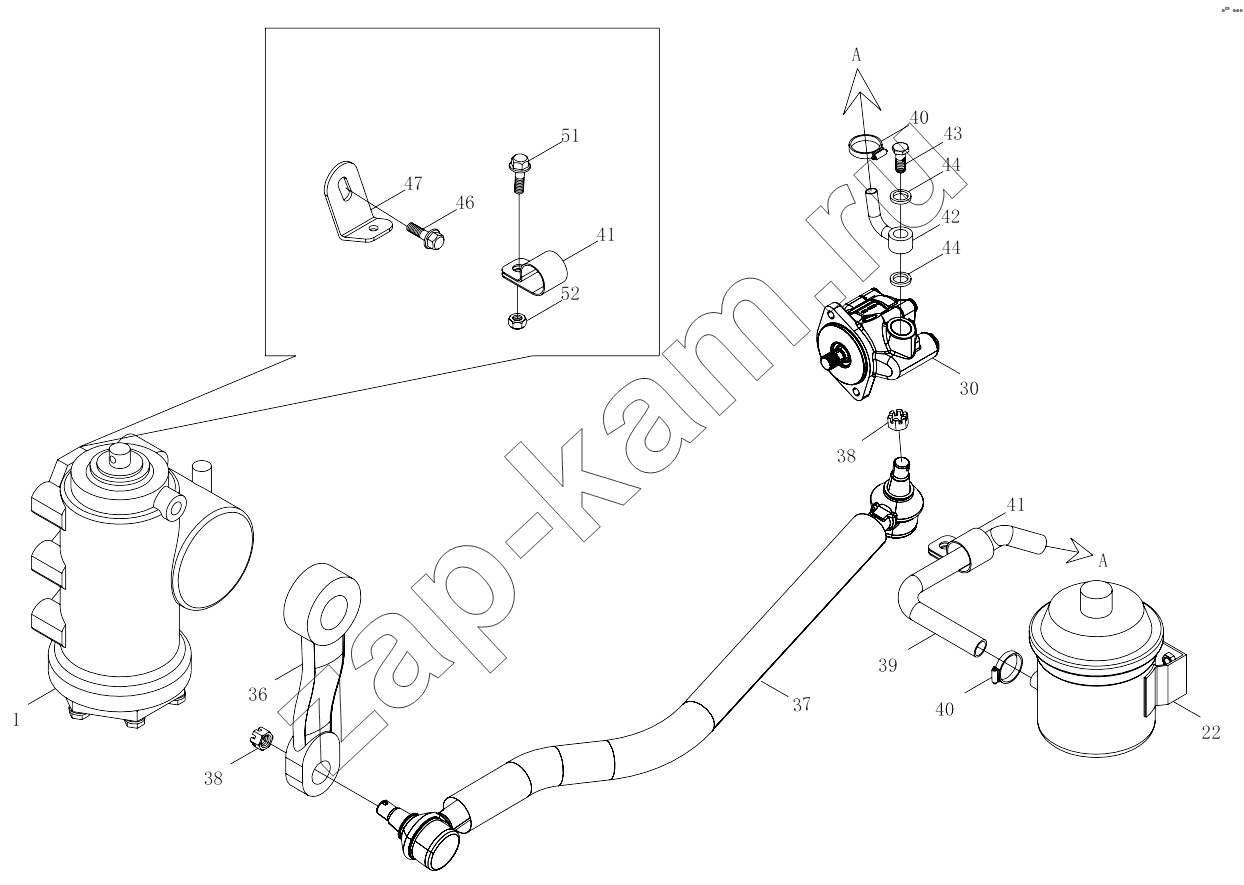

Схема/чертеж: 1S41893400201 Steering gear and accessories / Foton 4189SLFKA-AEZA01
1
22
30
36
37
38
38
39
40
40
41
41
42
43
44
44
46
47
Поз. Артикул Название детали Кол-во Цена
1S41893400201 1S41893400201 Steering gear and accessories 1; -
1 1425334033002 Steering gear assembly 1; -
2 H4340200001B0 Steering gear bracket 1; -
3 H4340210002A0 Locking bolt 4; -
4 Q1811650TF2 Hexagon head bolt 1; -
5 H4403109002A0 Hexagon flange self-locking nut 3; -
6 Q18116120TF2 Hexagon head bolt 1; -
7 Q18116110TF2 Hexagon head bolt 1; -
8 Q1811665TF2 Hexagon head bolt 2; -
9 Q1811670TF2 Hexagon head bolt 1; -
10 H4340080001A0 High pressure oil pipe assembly 1; -
11 H4340080002A0 High pressure hose assembly 1; -
12 H4340060009A0 Hinge joint 2 1; -
13 H4340150001A0 Hinge bolt 1 1; -
14 Q72318 Шайба уплотнительная 4; -
15 H4340060002A0 Ferrule straight thread joint-body 1; -
16 H4340070001A0 Oil return pipe assembly 1; -
17 Q150B0825 Болт 2; -
18 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
19 Q340B08 Гайка 5; -
20 H4340070002A0 Oil return hose 1; -
21 Q67627 Хомут червячный 2; -
22 H4340040001A0 Steering oil tank assembly 1; -
23 H4340050001A0 Steering oil tank bracket 1; -
24 Q150B1025 Болт 4; -
25 Q40310 Шайба пружинная 10; -
26 Q150B1030 Болт 4; -
27 Q340B10 Гайка 2; 100 ₽
28 H4340080009A0 High pressure steel pipe assembly 2 1; -
29 Q40110 Плоская шайба 2; -
30 H4340030002A0 Steering oil pump assembly 1; -
31 1541134001010 Hinge joint body 1; -
32 Q68616 Single-pipe clip 2; -
33 Q150B0830 Болт 1; -
34 H4340100001A0 Support, steering oil pipe 1; -
35 Q150B1010 Hexagon head bolt 1; -
36 H4340180001A0 Steering plumbing arm 1; -
37 H4340190001A0 Steering drag link assembly 1; -
38 Q381B20 Пазовая шестигранная гайка типа 1 2; -
39 H4340090003A0 Suction hose assembly 2 1; -
40 Q67638 Хомут червячного типа 2; -
41 H4340110009A0 Oil suction single-pipe clamp 2; -
42 H4340060005A0 Annular oil suction pipe joint 1 1; -
43 1417034000008 Hinged bolt for steering pump 1; -
44 Q72327 Шайба уплотнительная 2; -
45 H4340110003A0 Pipe clip 2; -
46 Q1840616 Болт с шестигранной головкой и зубчатым буртиком 2; -
47 H4340100010A0 Oil pipe bracket 1; -
48 Q1840625 Шестигранный фланцевый болт 1; -
49 Q33006 Гайка шестигранная с буртиком 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
