  5. 1S4189356F001 Brake piping-drier module

1S4189356F001 Brake piping-drier module
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

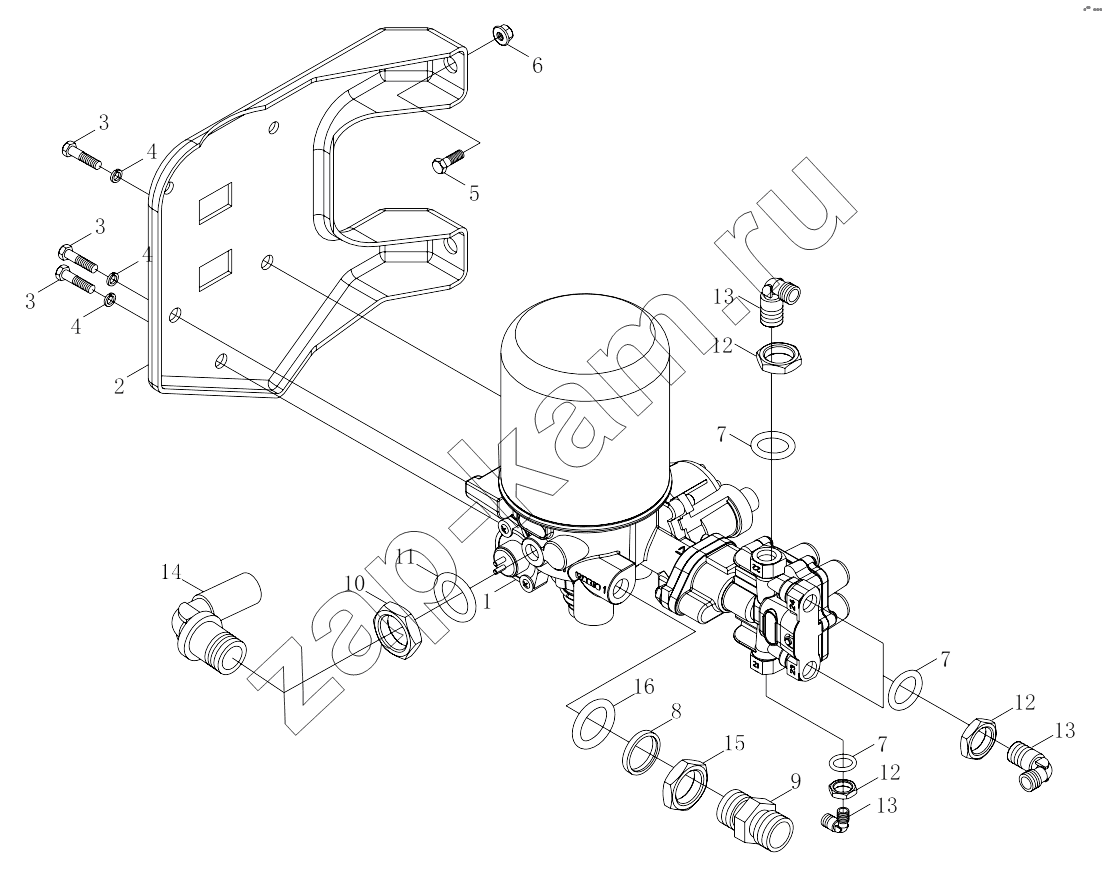

Схема/чертеж: 1S4189356F001 Brake piping-drier module / Foton 4189SLFKA-AEZA01
1
2
3
3
3
4
4
5
6
7
7
7
8
9
10
11
12
12
12
13
13
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1S4189356F001 1S4189356F001 Brake piping-drier module 1; -
1 H4356F02002A0 Air handling unit 1; -
2 H4356F03001A0 Bracket, air handling unit 1; -
3 Q150B1230 Болт 3; -
4 Q40312 Шайба пружинная 3; -
5 Q150B1440 Болт 2; -
6 Q33014 Hexagon flange locking-nut, full metal 2; -
7 H4356022002A0 “O” Sealing ring 5; -
8 1417035600120 Сальник 2; -
9 H0356106004A0 Ferrule type bulkhead straight joint 1; -
10 1417035600165 Гайка прижимная 1; -
11 NMO10.0X2.65G “O” Sealing ring 1; -
12 H4356024002A0 Hold-down nut 4; -
13 1417035600027 Штуцер 4; -
14 1417035600171 Штуцер 1; -
15 Q351B22T15 Гайка фитинга воздушного ресивера 1; -
16 NMO20x2.65G Rubber “O” sealing ring 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
