1S41894260202 Walking board
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

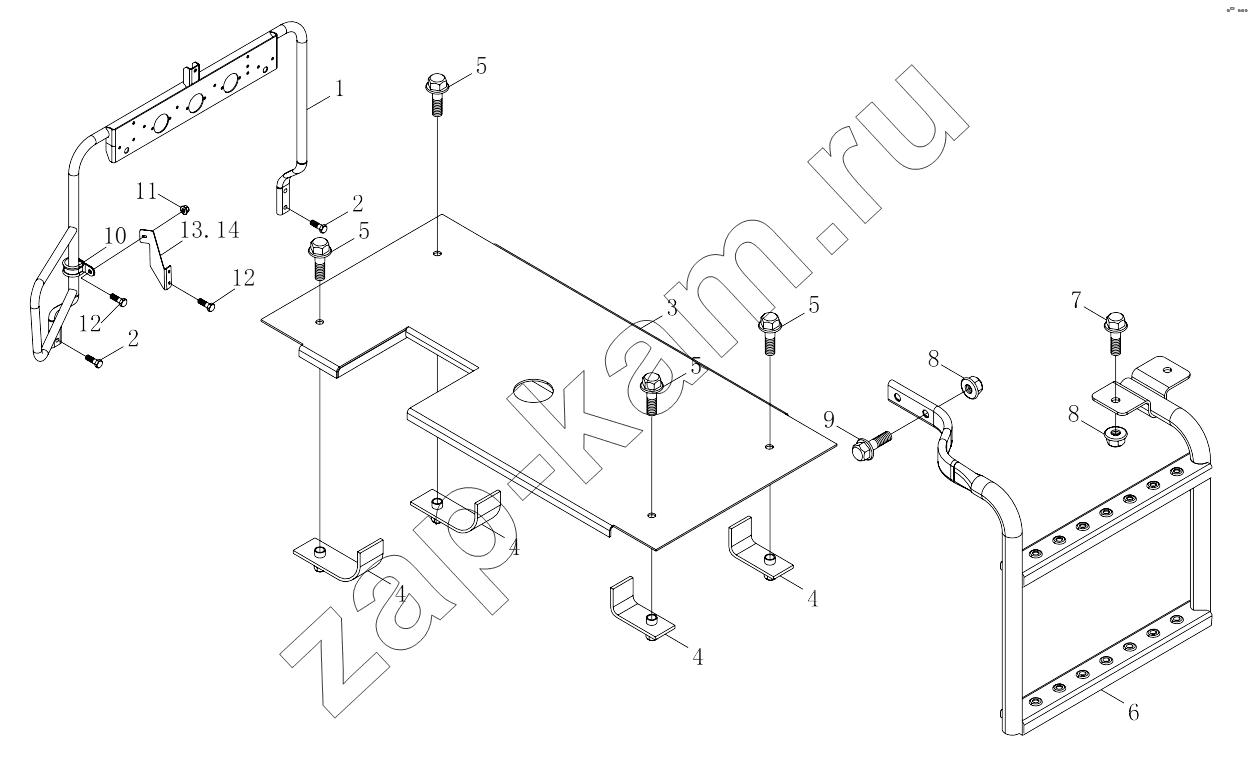

Схема/чертеж: 1S41894260202 Walking board / Foton 4189SLFKA-AEZA01
1
2
2
3
4
4
4
4
5
5
5
6
7
8
8
9
10
11
12
12
13
14
Поз. Артикул Название детали Кол-во Цена
1S41894260202 1S41894260202 Walking board 1; -
1 H4426020001A0 Welded armrest assembly 1; -
2 Q1841240 Hexagon head bolt 4; -
3 H4426050006A0 Cover plate, work walkway 1; -
4 1418742680022 Fixing plate 4; -
5 Q1841040 Hexagon flange bolt 5; -
6 H4426020016A0 Welded access step assembly 1; -
7 Q1841230 Hexagon flange bolt 2; -
8 Q33012 Гайка 4; -
9 Q1841255 Hexagon flange bolt 2; -
10 H4426030006A0 Strengthening clamp 2; -
11 Q33008 Гайка шестигранная с буртиком 2; -
12 Q1840835 Шестигранный болт с фланцем 4; -
13 H4426030004A0 Reinforced support 1; -
14 H4426030005A0 Reinforced support 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
