1S42591000201 Engine-exhaust bent pipe
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

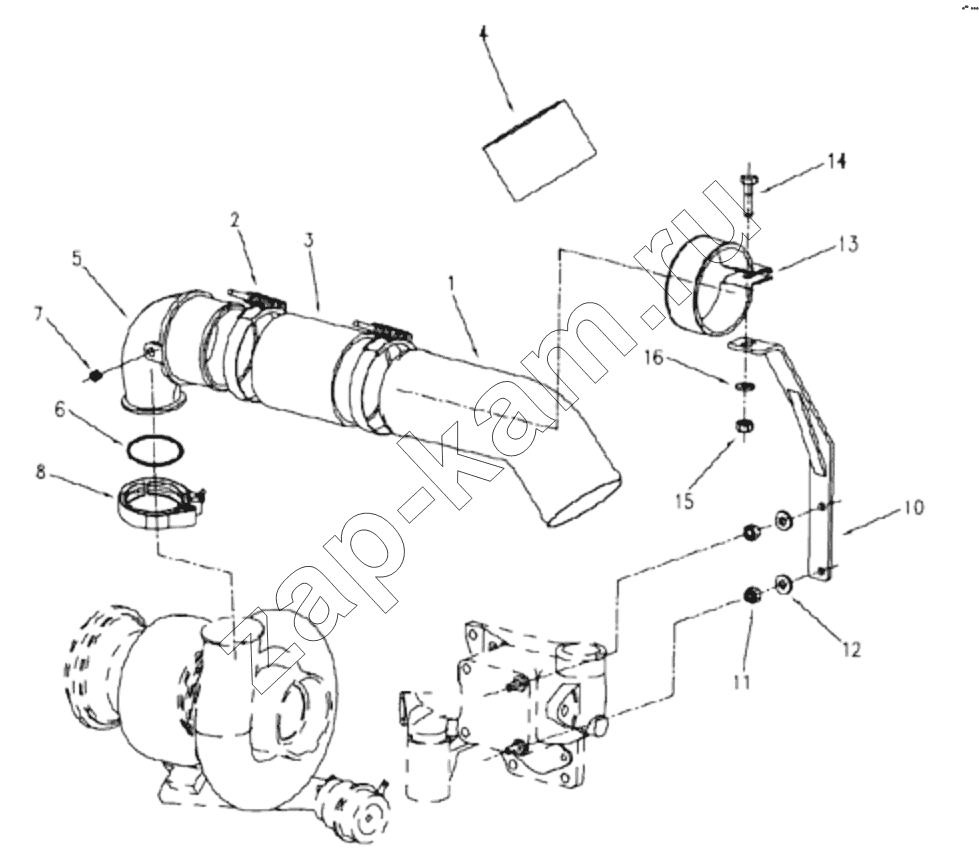

Схема/чертеж: 1S42591000201 Engine-exhaust bent pipe / Foton 4189SLFKA-AEZA01
IT2030
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
IT2030 IT2030 Exhaust bent pipe 1; -
1 4974403 Stainless steel tube 1; -
2 3926704 Clamp 2; -
3 4974409 Rubber hose 1; -
4 4974043 Block cover, intake elbow 1; -
5 3883977 Gas pipe 1; -
6 3883284 “O” Sealing ring 1; -
7 3008465 Pipe plug 2; -
8 3892648 V-CLAMP 1; -
10 4974404 Bracket 1; -
11 3009219 Nut 2; -
12 3009329 Washer 2; -
13 4974518 Pipe clip 1; -
14 3254405 Hexagon head bolt 1; -
15 3044360 Nut 1; -
16 108330 Washer 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
