1S42591731901 Transmission control mechanism
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

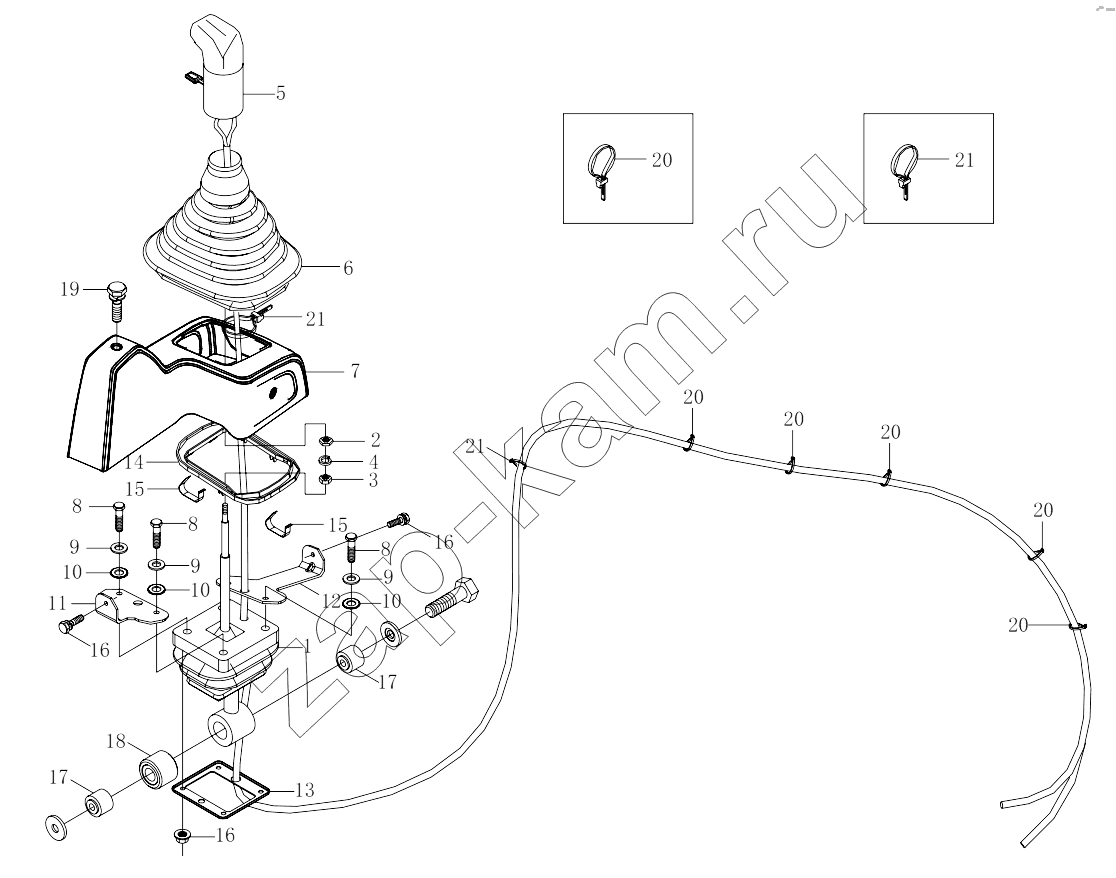

Схема/чертеж: 1S42591731901 Transmission control mechanism / Foton 4189SLFKA-AEZA01
1S42591731901
1S42591731901
1
2
3
4
5
6
7
8
8
8
9
9
9
10
10
10
11
12
13
14
15
15
16
16
16
17
17
18
19
20
20
20
20
20
20
21
21
21
Поз. Артикул Название детали Кол-во Цена
1S42591731901 1S42591731901 Transmission control mechanism 1; -
1 H4173260005A0 Controller assembly 1; -
2 Q350B10 Hexagon thin nut 1; -
3 Q340B10 Гайка 1; 100 ₽
4 Q40310 Шайба пружинная 1; -
5 H4173020002A0 Handle and air valve assembly 1; -
6 H4173270000A0 Dust cover 1; -
7 H4173050001A0 Transmission control mechanism cover assembly 1; -
8 Q150B0855 Шестигранный болт 4; -
9 Q40108 Плоская шайба 4; -
10 Q41208 Контршайба с внешними зубьями 4; -
11 H4173120001A0 Mounting bracket, guard 1; -
12 H4173120002A0 Mounting bracket, guard 1; -
13 1424217300005 Low pressure plate 1; -
14 H4173070000A0 Sleeve snap ring 1; -
15 H4173220000A0 Fixing circlip 2; -
16 Q2360616 Винт 2; -
17 H4173140000A0 Compound bushing 2; -
18 H4173150000A0 Middle spacer 1; -
19 Q2360620 Винт 1; -
20 1417035600188 Хомут ленточный 15; -
21 1417035600187 Хомут ленточный 13; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
